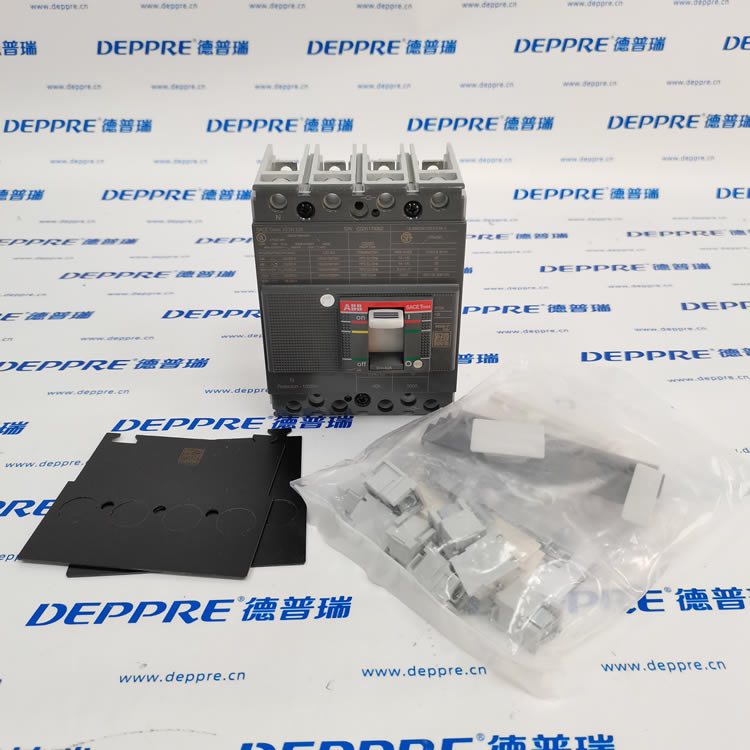

ABB SACE Tmax XT1 N125（MCCB 塑殼斷路器）

ABB Tmax XT1 N125 是 ABB 旗下 SACE 品牌的經濟型塑殼斷路器（MCCB），殼架 125A、N 型分斷能力，常用于工業 / 商業配電、電機、空調與照明回路，主打緊湊、可靠、高性價比。

一、型號解讀

• Tmax XT1：系列（XT1=125A 殼架，入門級）

• N：分斷能力 N 級（36kA @ 415V AC）

• 125：殼架額定電流 125A

• 常見后綴：

• TMF：熱磁脫扣（不可調）

• 3p/4p：3 極 / 4 極

• FF：固定式、板前接線

二、核心技術參數（2026 官方）

額定值

• 殼架電流：125A

• 額定電流 In：15～125A（可選）

• 額定電壓：400/415V AC；500V DC

• 額定頻率：50/60Hz

• 額定沖擊耐壓 Uimp：8kV

分斷能力（N 級）

• 36kA @ 415V AC（IEC）

• 25kA @ 480V AC（UL）

• 18kA @ 600V AC（UL）

脫扣特性（TMF 熱磁）

• 過載保護：熱脫扣，固定 In

• 短路保護：磁脫扣，固定 10×In（±20%）

• 分斷時間：≤15ms（短路）

機械與電氣

• 極數：3P / 4P

• 安裝：固定式（F）

• 接線：板前接線（Front）

• 尺寸（寬 × 高 × 深）：128×135×143mm（3P）

• 機械壽命：25,000 次

• 防護等級：IP40（正面）

三、主要特點

1. 緊湊經濟：125A 殼架體積小、成本低，適合末端配電。

2. 熱磁保護：TMF 脫扣，過載 + 短路雙重保護，免維護。

3. 高分斷：N 級 36kA@415V，滿足大部分工業場景。

4. 交直流通用：AC 400V / DC 500V 均可使用。

5. 原裝進口：意大利制造，IEC/UL/CSA 認證，RoHS 合規。

四、典型應用

• 商業建筑：照明、空調、插座回路

• 工業廠房：電機、泵、風機、控制柜電源

• 配電系統：MCC 主配電、樓層分電箱

• 可再生能源：光伏 / 風電交流側保護
