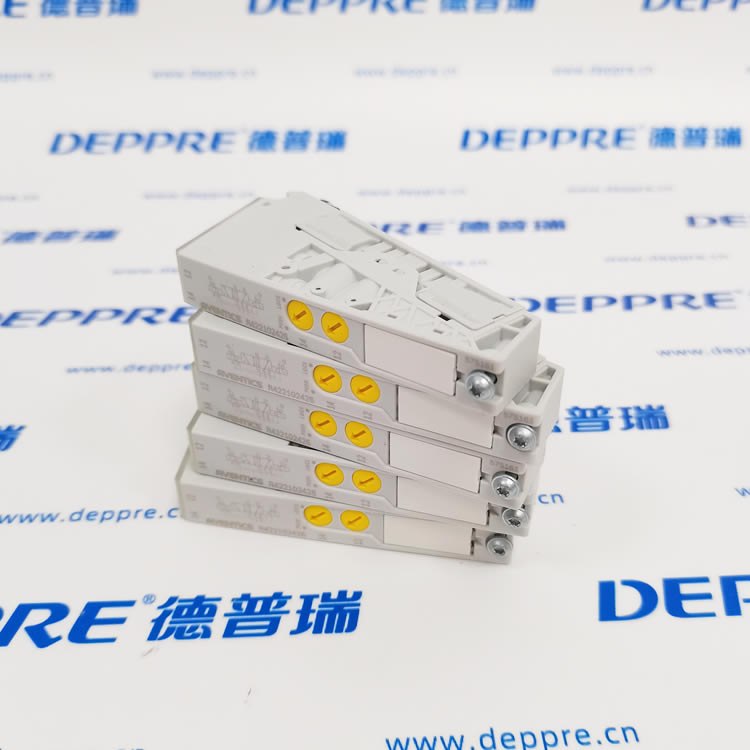

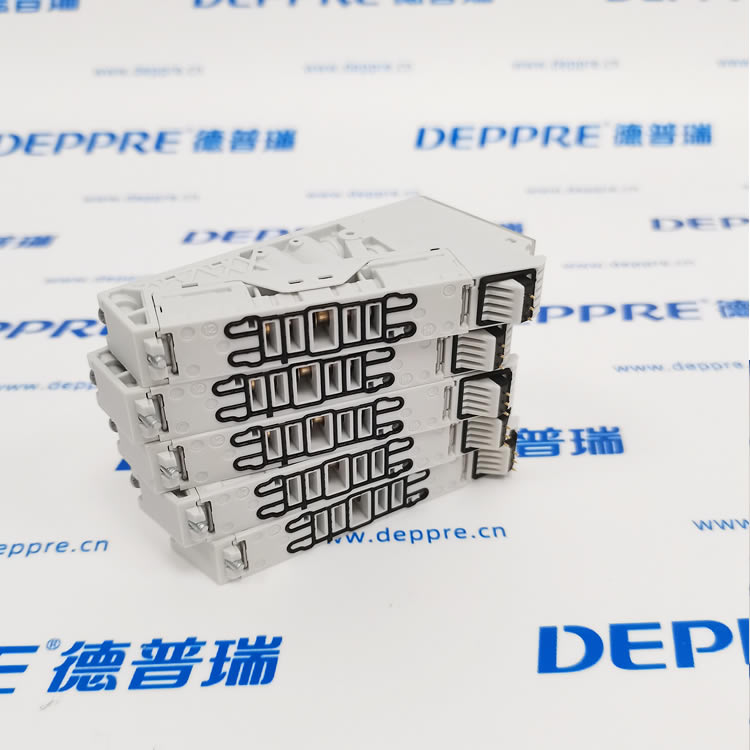

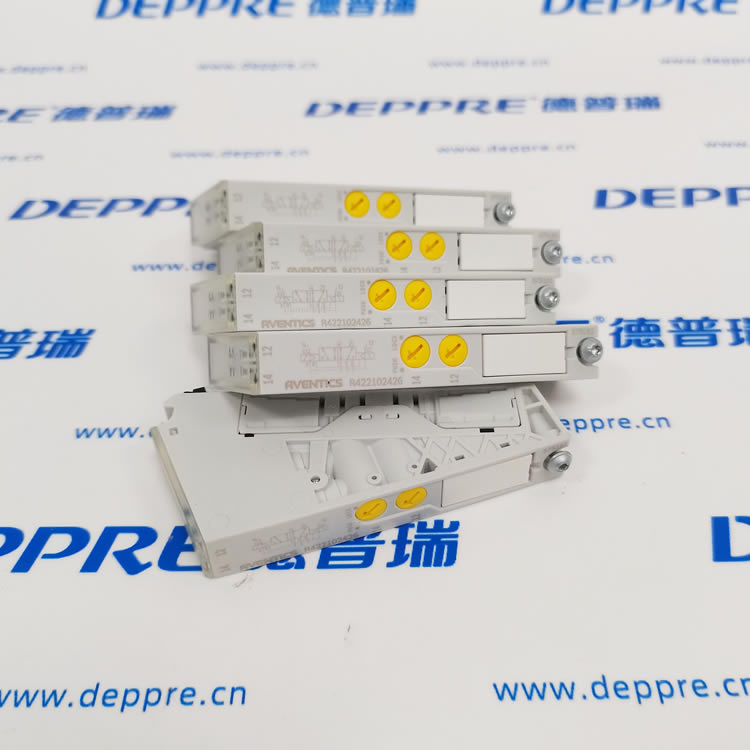

AVENTICS R422102426（AV03 系列 5/2 二位五通雙線圈電磁閥）

官方全稱：AV03?5/2?VT00?024VDC?LOC一句話定位：24VDC、5/2 二位五通、雙線圈、外部先導、底板安裝、超緊湊小流量型，用于雙作用氣缸的伸出 / 縮回控制（無中停）。

一、基本信息

• 品牌：AVENTICS（安沃馳，Emerson 旗下）

• 型號：R422102426

• 系列：AV03（超緊湊，流量低于 AV05）

• 功能：5/2 二位五通、雙線圈（雙側操作）

• 安裝：底板連接（閥島集成）

• 閥體：玻纖增強聚酰胺（尼龍）

• 密封：NBR/HNBR

• 重量：約 0.048 kg

二、電氣參數

• 工作電壓：24 V DC

• 電壓范圍：?10% ～ +10%

• 線圈功率：0.55 W（低功耗）

• 暫載率：100%（連續）

• 狀態指示：黃色 LED（通電 / 動作）

• 防護等級：IP65（接線端）

• 電氣接口：標準工業插座（DIN 43650）

• 保護：Z?二極管、反極性保護

三、氣動參數

• 換向功能：5/2 二位五通，雙線圈

• 閥芯結構：滑閥、正重疊、軟密封

• 額定流量 Qn：300 l/min（標準狀態）

• 工作壓力：?0.9 ～ 10 bar（真空～高壓）

• 先導控制：外部先導，3 ～ 8 bar

• 手動操作：鎖定式手動按鈕（LOC）

• 響應時間：開 8 ms / 關 8 ms（極快）

• 介質：壓縮空氣（過濾 40μm、含油量 0–5 mg/m3）

四、環境與機械

• 工作溫度：?10℃ ～ +60℃（介質 / 環境）

• 安裝：底板安裝（閥島組合）

• 尺寸：超緊湊（比 AV05 小約 30%）

五、型號解析（R422102426）

• R422：AV03/AV05 系列雙線圈閥

• 102：AV03 平臺、外部先導、底板連接

• 426：24VDC、5/2 雙線圈、帶鎖定手動（LOC）
