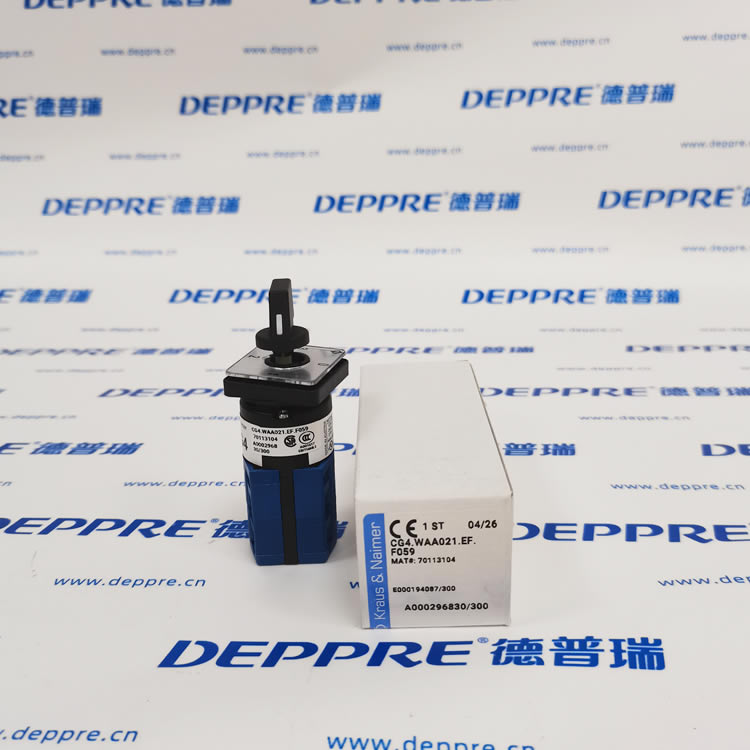

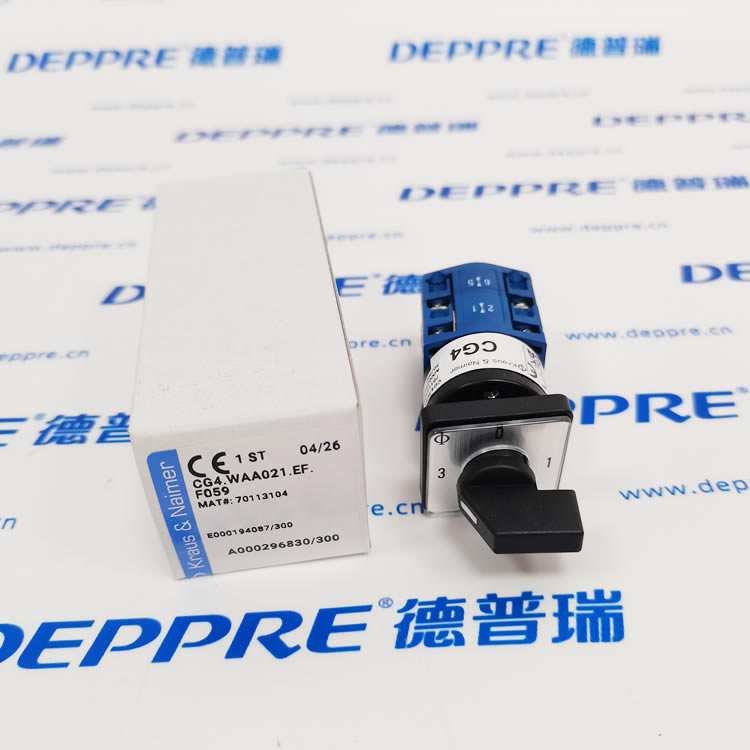

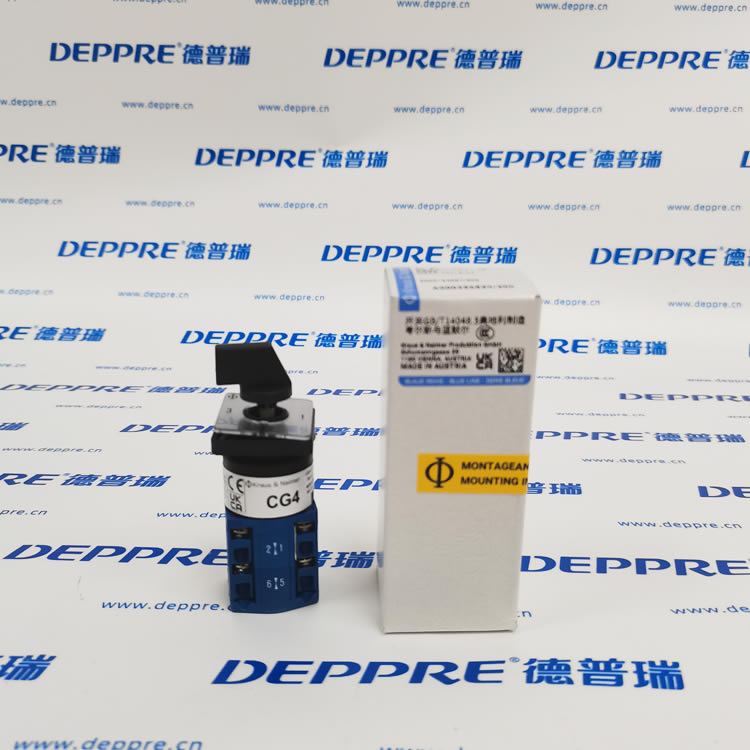

KRAUS&NAIMER CG4.WAA021.EF.F059（藍系列 CG4 微型凸輪開關）

型號：CG4.WAA021.EF.F059（奧地利原裝，Blue Line）一句話定位：10A 熱電流、2 極、WAA021 觸點程序、EF 面板安裝、F059 銘牌，用于2 檔 (0-1) 切換 / 電源通斷 / 小功率電機控制，鍍金觸點適配 24V 弱電 / 腐蝕環境。

一、基本信息

• 品牌：KRAUS&NAIMER（奧地利藍系列）

• 系列：CG4（超緊湊 30×30mm，面板安裝）

• 結構：2 極、鍍金觸點（1μm Au）、銀合金基座

• 安裝：EF = 面板安裝（開孔 30×30mm）

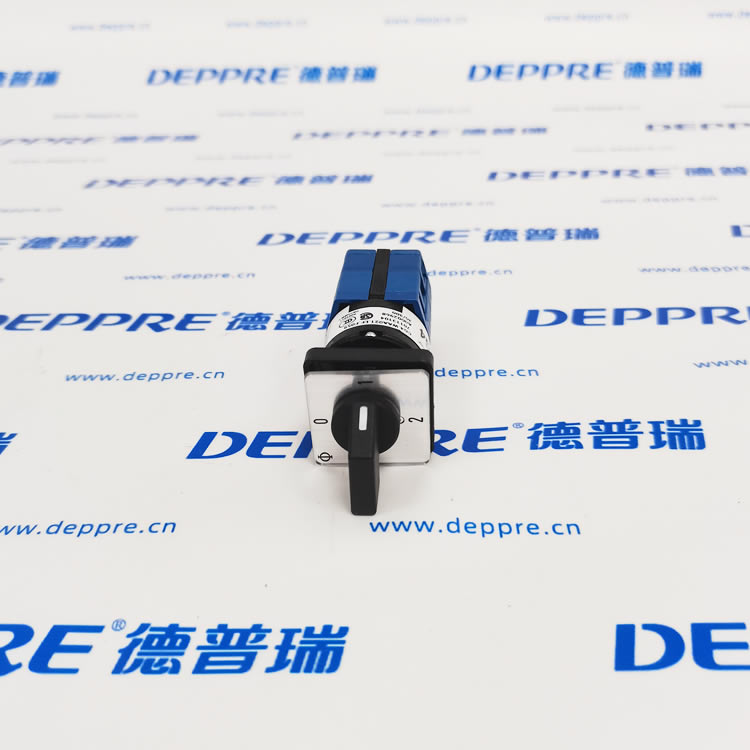

• 手柄：標準短手柄，90° 切換角度（0-1 檔）

• 重量：約 60g

二、電氣參數（IEC 60947-3）

• 熱電流 Ith：10A（AC-1）

• 工作電壓：≤690V AC，≤440V DC

• 電機控制：AC-3 2.2kW（380/440V）

• 觸點形式：2 極、單刀、0-1 通斷（WAA021）

• 接觸電阻：≤50mΩ（鍍金，低電平可靠）

• 機械壽命：≥10 萬次；電氣壽命：≥5 萬次（10A）

三、型號解析（逐段拆解）

• CG4：系列 = 微型凸輪開關，尺寸 30×30mm，10A

• WAA021：觸點程序 = 2 極、0-1 檔、2 個閉合點（1-2,3-4）

• EF：安裝方式 =面板安裝（Front Panel）

• F059：銘牌標識 = 0-1 檔位標注

四、觸點與檔位（WAA021）

• 檔位：0（斷）→1（通），90° 旋轉

• 觸點表（X = 閉合）：

  表格

  位置	1-2	3-4
  0	-	-
  1	X	X

  端子：1/2（極 1）、3/4（極 2），螺釘接線（0.5–2.5mm2）

五、典型應用

• 控制柜電源總開關（2P 通斷）

• 24V 弱電回路 / PLC 輸出隔離（鍍金觸點防氧化）

• 小功率電機啟停控制（≤2.2kW）

• 儀表 / 傳感器回路切換
