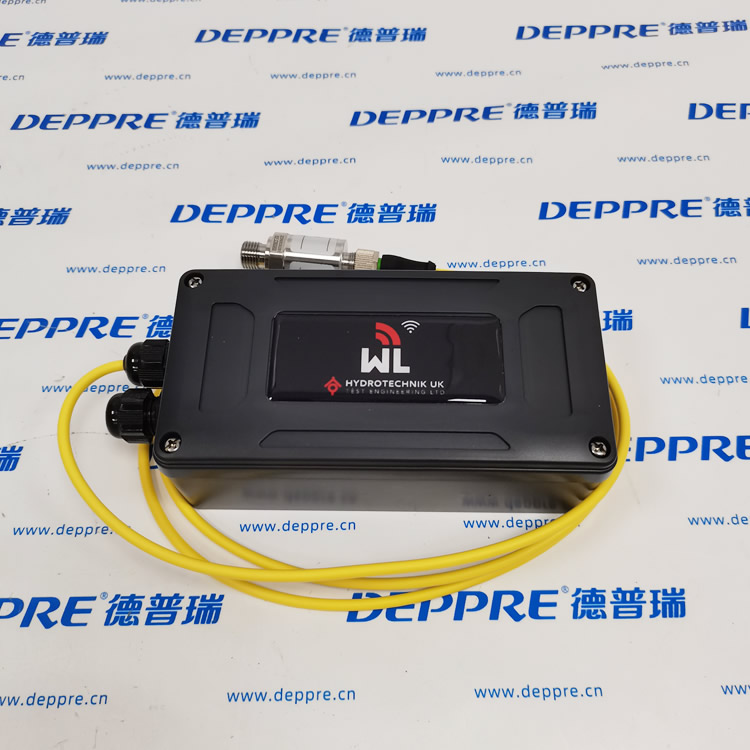

Hydrotechnik WLWP-DD-0400-S1.5 高壓雙流道渦輪流量傳感器完整解析
一、產品概述
德國海德泰尼克 WLWP 系列緊湊型高壓渦輪流量計，DD 雙流道抗脈動結構，本型號為大流量規格，專門用于液壓油、潤滑油、冷卻油主循環油路在線流量監測；輸出標準 TTL 頻率脈沖，可直連 PLC 高速計數、海德泰尼克多通道液壓檢測儀、數據記錄儀，適配大型液壓站、風電齒輪箱、冶金稀油站總供油回路計量。
二、完整型號分段釋義 WLWP-DD-0400-S1.5
WLWP：微型高壓渦輪流量傳感器系列，液壓系統專用測速式流量元件
DD：雙流道平衡式承壓殼體
對稱雙整流流道，抵消液壓泵流量脈動、壓力沖擊，葉輪無抖動、測量線性穩定；
全不銹鋼承壓本體，標配FKM 氟橡膠耐油高溫密封；
額定耐壓 420 bar，短時峰值承壓 480 bar。
0400：標準測量量程 40～400 L/min，全系 WLWP 最大流量規格，適配主循環大流量油路
S：RS 電感式非接觸信號拾取探頭交變磁場感應葉片旋轉，無內置永磁體，不會吸附油中鐵屑雜質，無機械磨損；區別磁電式易卡滯結構。
1.5：儀表脈沖標定系數 1.5 pulses/L流量換算公式：瞬時流量 (L/min) = 脈沖頻率 (Hz) ÷ 1.5累計油量 (L) = 總脈沖計數 ÷ 1.5
三、內部硬件結構
輕量化不銹鋼渦輪葉輪 + 硬質合金耐磨軸承，低壓損、高流速穩定運轉；
DD 對稱整流雙流道腔體，內置緩沖腔，適配間歇供油、泵源脈動工況；
S 系列電感感應檢測頭，非接觸采集轉速，輸出方波 TTL 脈沖；
G1/4 外螺紋管路接口，可直接接油路塊、高壓軟管；
M16×0.75 六針圓形航空插頭，整機防護等級 IP67；
內置抗干擾濾波電路，適配變頻器、伺服閥強電磁干擾車間。
四、核心工作原理
1. 流體驅動葉輪旋轉
液壓介質流經對稱雙流道，整流后均勻沖擊渦輪葉片；葉輪旋轉轉速與流體體積流量呈嚴格線性關系，流量越大轉速越高。DD 雙流道消除單側渦流畸變，在泵脈動、壓力波動工況下讀數無漂移，寬量程測量一致性優異。
2. 電感脈沖信號采集
尾部電感探頭產生恒定交變磁場，鐵磁葉片周期性切割磁場，感應輸出頻率脈沖信號：
脈沖頻率正比于瞬時體積流量；
無磁鋼吸附結構，油液細微金屬碎屑不會附著葉輪造成卡死；
脈沖信號無溫漂，高低油溫下計數穩定。
3. 系統配套邏輯
兩路信號并行使用：
現場調試：接入海德泰尼克手持液壓檢測儀，實時讀取瞬時流量、累計油量，排查泵內泄、管路堵塞；
自動化監控：接入 PLC 高速計數模塊，實現流量實時顯示、低流量聯鎖停機、潤滑油消耗統計、系統泄漏預警。
五、關鍵技術參數
測量量程：40～400 L/min（標定介質 ISO VG46 液壓油，40℃）
脈沖系數：1.5 pulses/L
耐壓性能：額定 420 bar，短時峰值 480 bar
測量精度
量程 10%～100%（40～400 L/min）：±0.5% FS；
下限 40～80 L/min 區間：±1% FS
適配介質：礦物液壓油、齒輪潤滑油、乙二醇冷卻介質；FKM 密封兼容高溫合成油
溫度范圍
介質油溫：-20℃ ～ +100℃；短時最高 120℃
環境溫度：-20℃ ～ +85℃
防護等級：整機 IP67，耐受機床油霧、設備高壓沖洗、車間粉塵
電氣規格：供電 8～24VDC，TTL 頻率脈沖輸出
管路連接：G1/4 外螺紋
使用壽命：非接觸感應采集，無觸點磨損，千萬次循環穩定運行
六、產品核心優勢
WLWP 系列最大量程 40~400L/min適配稀油站總供油、大型冷卻循環主回路，覆蓋 0025 小支路、0160 中流量總管無法滿足的大流量場景。
DD 雙流道抗脈動沖擊液壓柱塞泵、齒輪泵流量脈動環境下葉輪運行平穩，不會出現讀數跳變、卡滯。
420bar 高壓工業通用適配注塑、壓鑄、軋機、風電高壓液壓循環系統，覆蓋絕大多數工業液壓承壓需求。
電感無磁拾取，耐雜質免維護無永磁吸附鐵屑，搭配前置 40μm 過濾器可長期連續運行，無需定期拆解清理葉輪。
IP67 高防護機床油污、戶外風電機艙、噴淋清洗設備惡劣工況長期穩定工作。
雙采集兼容脈沖信號同時支持現場手持檢測設備與自動化 PLC 在線監控，兼顧調試與在線運維。
七、典型適用場景
大型集中潤滑站主供油回路Woerner 多線潤滑系統總管路流量監測，統計整機潤滑油總消耗量，預警油泵磨損、主管堵塞泄漏。
注塑 / 壓鑄 / 鍛壓設備冷卻油主循環模具冷卻大流量油路實時監控，防止冷卻流量不足、油溫超標損壞模具。
風電齒輪箱稀油循環系統齒輪箱潤滑油主循環管路在線計量，判斷循環泵、冷卻器工作狀態，保障齒輪軸承潤滑。
冶金軋機、燒結機大型稀油站主潤滑總管流量采集，對接 DCS 系統實現潤滑系統狀態遠程監控、故障報警聯鎖。
液壓綜合性能測試臺大流量液壓泵、冷卻回路、伺服系統性能標定，采集完整流量曲線。
龍門加工中心、多軸重型機床總潤滑油路整機集中供油總管流量監測，避免整體潤滑失效造成主軸、導軌干磨燒毀。
八、WLWP 同系列量程對比區分
WLWP-DD-0025-S1.5：0.25～25 L/min → 單主軸、絲杠小流量潤滑支路
WLWP-DD-0160-S1.5：16～160 L/min → 中小型潤滑總管、分支冷卻回路
WLWP-DD-0400-S1.5：40～400 L/min → 大型稀油站、冷卻主循環大流量總管路
