Kraus & Naimer CH10.A250.EF 完整詳解
品牌概況
Kraus & Naimer 官方中文譯作克勞斯?耐默，奧地利百年老牌廠商，是全球凸輪旋轉開關領域的頭部品牌，標志性藍色殼體屬于其 Blue Line（藍線）經典產品線，產品適配嚴苛工業工況，具備 CE、CCC 等多項權威認證Kraus & Na。
型號編碼信息
正式型號：CH10.A250.EF
型號分段釋義
CH10：基礎系列號，熱態額定電流可達 20A，屬于中小功率級凸輪開關，螺絲式接線端子，防護可達 IP20 手指安全防護標準Kraus & Na；
A250：專屬凸輪排布代碼，定義檔位數量、旋轉步進角度、各個檔位觸點開閉時序；
EF：機械后綴，規定手柄樣式、面板規格、軸長以及前端安裝結構。
關鍵電氣參數
| 參數項目 | 實測規格 |
|---|---|
| 發熱額定電流 Ith | 20A |
| 最高絕緣電壓 Ui | 690V |
| AC-23A 工況適配功率（380~440V） | 7.5kW |
| AC-3 電機啟停適配功率 | 5.5kW |
| 端子形式 | 螺絲壓緊式，適配常規控制柜線纜 |
| 執行標準 | IEC 60947-3、VDE 0660、國標 CCC 認證 |

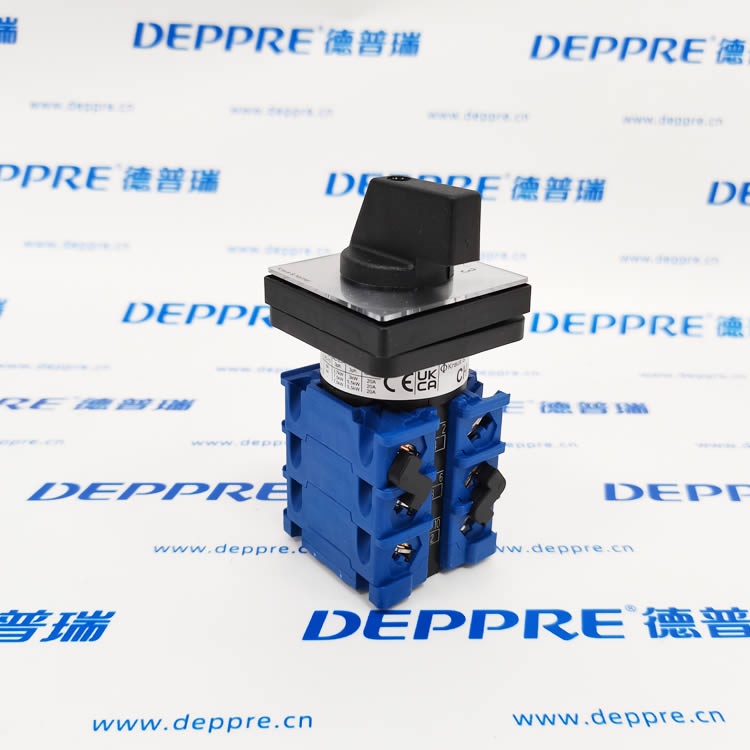

結構特點
內置精密凸輪機構，觸點動作節奏穩定，機械使用壽命很長，適合頻繁檔位切換；

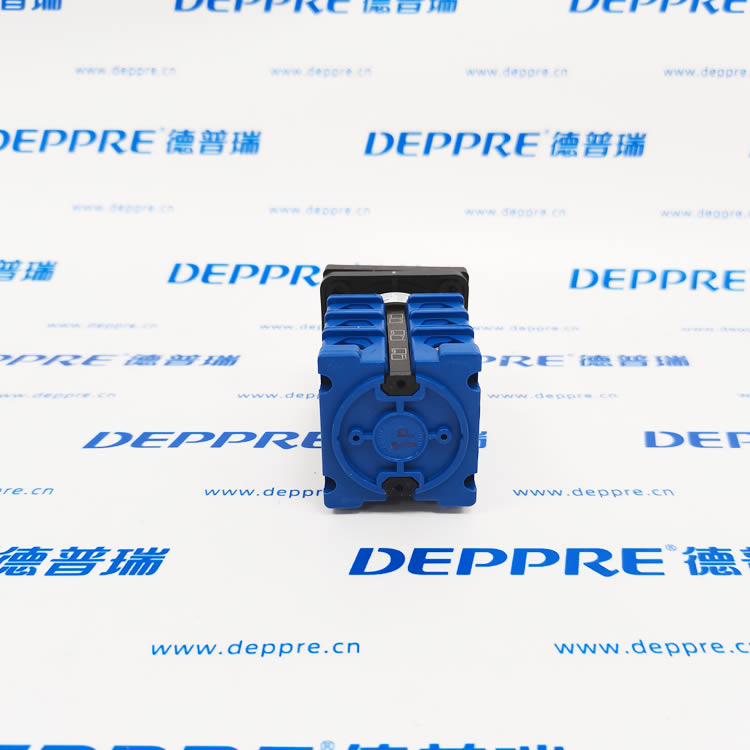

藍色絕緣殼體阻燃性能優異，端子槽做了防觸碰設計，施工安全性高；
模塊化結構，面板開孔適配 CH10 系列通用安裝尺寸，控制柜面板安裝便捷；
凸輪出廠預定制完成，觸點時序固定，不可隨意自行改動內部凸輪排布。
常規應用場景
電控柜就地 / 遠程模式切換開關；
小型風機、水泵、傳送帶的檔位選擇、手動啟停操控；
電壓回路、儀表回路的量程切換；
機床、自動化產線、軌道交通配套控制柜的選擇開關。
