Kraus & Naimer A11.GBK054*01.E 凸輪開關詳解
一、品牌概況
Kraus & Naimer 中文譯作克勞斯?耐默，是奧地利老牌高端凸輪開關制造商，產品藍線系列工業認可度很高，開關機械壽命長、觸點可靠性優異，大量應用于全球工業電控柜場景。

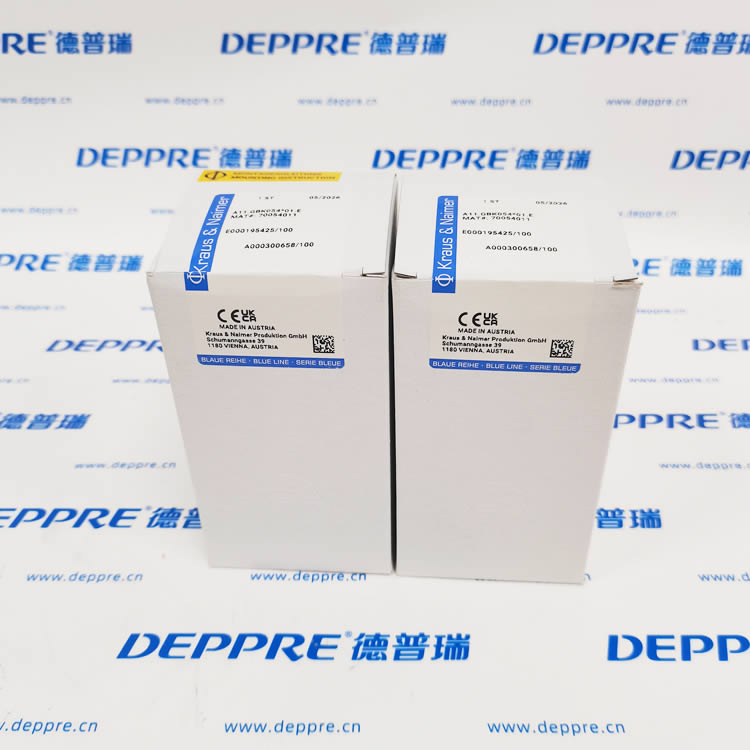

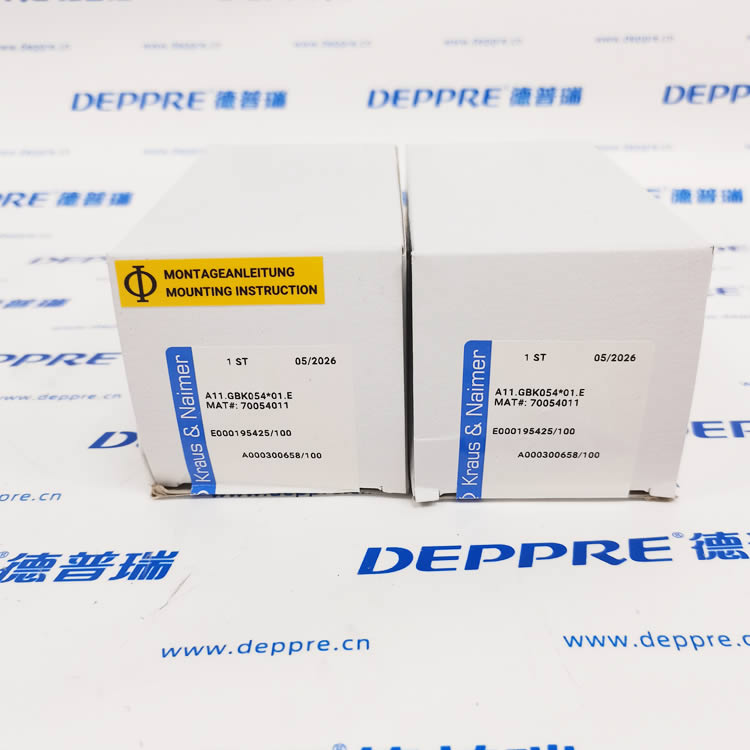

產品標識細節
完整型號：A11.GBK054*01.E
原廠物料編碼：MAT# 70054011
包裝標注單件數量：1 ST（德語代表 1 件），批次時間 05/2026
二、型號分段釋義
A11：產品基礎系列，框架額定發熱電流 Ith=16A，適配中小功率回路面板安裝；
GBK054：凸輪內部排布編碼，決定檔位數量、旋轉步距、各個位置觸點開閉時序，出廠完成配對調校，不可自行改動內部凸輪排布；
*01：手柄樣式、面板開孔規格的定制代碼；
E：軸長、前端面板安裝結構后綴，規定嵌入柜體的安裝深度。
三、關鍵電氣參數
| 參數項目 | 規格詳情 |
|---|---|
| 發熱持續電流 Ith | 16 A |
| 額定絕緣電壓 Ui | 690 V |
| AC-23A（400V 工況）可控功率 | 約 4kW |
| 端子結構 | 螺絲壓緊式接線端子，適配常規控制柜線纜 |
| 合規認證 | IEC 60947-3、CCC、CE 多項認證 |
四、結構特征
外殼阻燃等級高，端子區具備 IP20 防觸碰防護，降低運維誤觸觸電風險；
精密凸輪機械結構，檔位切換手感清晰干脆，機械使用壽命可達數十萬次操作；
適配標準 A11 系列面板開孔，面板嵌入式安裝方式整潔美觀；
模塊化構造，前端手柄可拆卸，適配柜門不同厚度。
五、常規應用場景
電控柜本地 / 遠程運行模式切換；
小型風機、水泵、輸送設備啟停檔位選擇；
工控柜電壓表、電流表量程切換；
機床、軌道交通配套控制柜、樓宇自控配電的檔位選擇。
六、采購與安裝實操注意事項
訂貨需要完整型號 A11.GBK054*01.E，最好同步提供物料號 70054011，GBK054 決定觸點邏輯，同 A11 系列其他后綴型號觸點時序不一致，無法直接互換；
接線環節把控螺絲緊固扭矩，扭矩不當容易出現端子發熱氧化；
柜門安裝把控軸伸出長度，避免關門時手柄被門板擠壓；
處在振動幅度偏大的設備場景時，建議對端子加裝防松墊圈。
