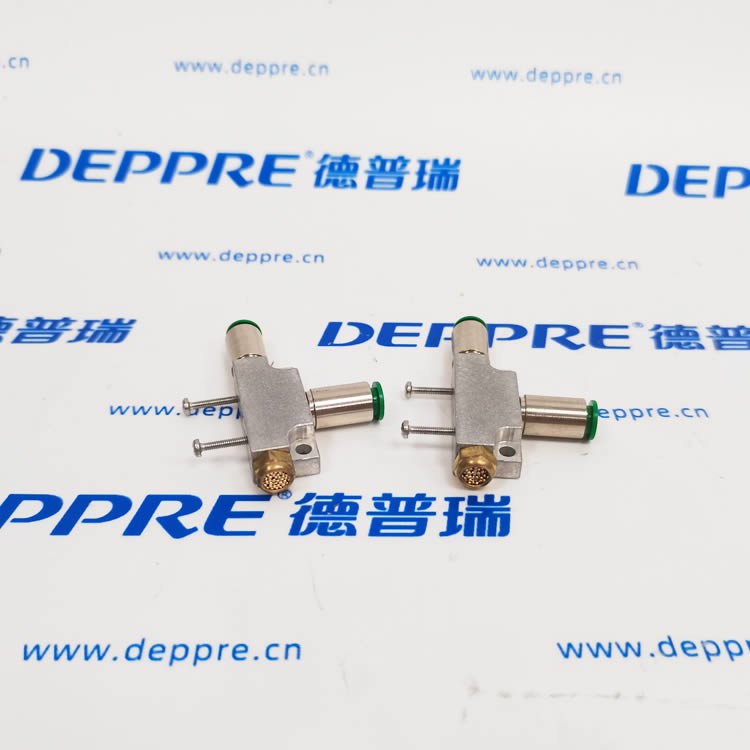

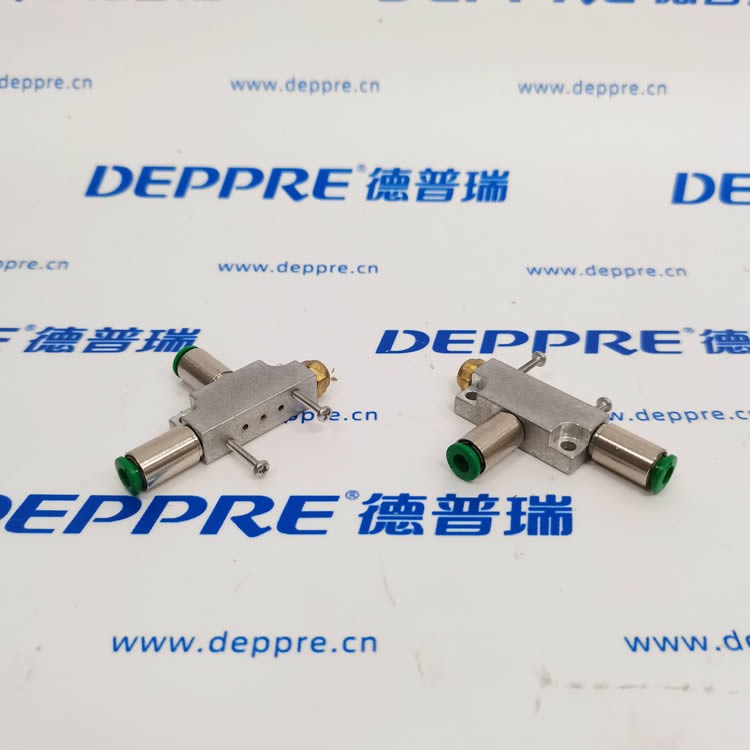

MATRIX 021.244C 電磁閥底座集成套件

一、基礎信息

品牌：MATRIX（意大利矩陣，高頻精密氣動元件原廠）

物料型號：021.244C（EPC 系列專用安裝底座歧管套件）

配套閥體：適配 EPC021 系列五口二位微型氣控閥（EPC 021.244）

產地：MADE IN ITALY 意大利原裝成套配件

二、套件包含配件清單

整套底座套件一體化配套，無需額外采購連接件：

鋁合金歧管底座（帶集成公共進氣 / 排氣流道）

閥體密封墊片（耐油丁腈 NBR 密封）

不銹鋼鎖緊固定螺絲

氣路堵頭、分流轉接輔件

安裝定位限位卡扣

三、底座核心技術參數

氣路規格：集成公共氣源匯流通道，支持單閥獨立進氣 / 集中匯流兩種接法

耐壓能力：最大 10bar 標準工況，短時耐壓 15bar

適配閥體尺寸：匹配 EPC021 微型閥 32×25mm 安裝孔位

材質：硬質陽極氧化鋁合金底座，防腐蝕、抗振動

密封性能：配套墊片泄漏量＜0.1NL/min，無長期漏氣衰減

工作溫度：-20℃ ~ +80℃，適配高溫設備內部安裝

四、型號編碼釋義

表格

編碼段 含義說明

021 適配 EPC021 系列微型五口二位氣控閥

244 單閥獨立安裝底座規格，帶公共匯流氣路

C 成套完整底座套件（含墊片、螺絲、堵頭等全套輔件）

五、產品核心優勢

一體式集成流道：底座內置公共進氣、排氣通道，多閥拼接可組成小型閥島，省去外部氣管分流；

即裝即用成套配件：一套配齊所有安裝輔件，現場無需單獨采購螺絲、密封墊，縮短裝配工時；

超緊湊安裝布局：底座與閥體貼合式安裝，整體體積小巧，適合 3C、半導體設備狹小安裝空間；

高耐久密封配套：原廠配套專用密封墊片，匹配金屬波紋管閥體，長期高頻工作無滲漏；

模塊化拼接拓展：同規格底座可并排拼接，實現多路氣控閥集中供氣、集中排氣。

六、典型應用場景

3C 電子自動化設備微型氣動夾爪、精密定位氣缸氣路安裝；

半導體晶圓搬運、真空吸附設備微型閥集成安裝；

氣密性檢漏設備多路微小流量氣控閥閥島組裝；

醫療診斷儀器、呼吸機微型氣動控制回路；

高速包裝、紡織、印刷設備高頻脈沖氣路集成。
