Schiedrum Hydraulik 31D-16 H3 三通精密流量控制閥

一、品牌基礎信息

品牌：Schiedrum Hydraulik（行業通用譯名：希德拉姆液壓，德國原廠）

廠商：Schiedrum Hydraulik GmbH，品牌液壓控制技術傳承自 1938 年，專精微小流量高精度調速閥

完整型號：31D-16 H3

設備序列號：No:282432

產地：德國

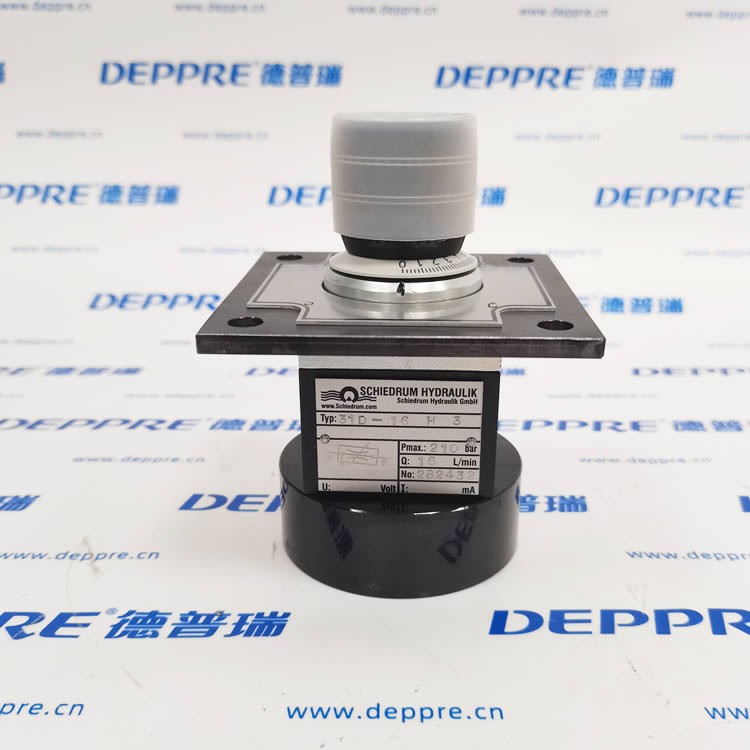

二、銘牌核心參數

表格

參數項 數值說明

Pmax 210 bar（最高耐受工作壓力 210 巴）

Q 16 L/min（額定最大調節流量 16 升 / 分鐘）

閥類型 31D 系列三通流量控制閥，面板法蘭安裝式，帶刻度手動調節旋鈕

型號分段釋義

31D：3 通面板安裝型流量調速閥系列，帶單向旁路補償結構

16：公稱最大流量 16L/min

H3：機械結構代碼，帶鎖止刻度旋鈕、法蘭前置安裝規格

三、核心產品特性

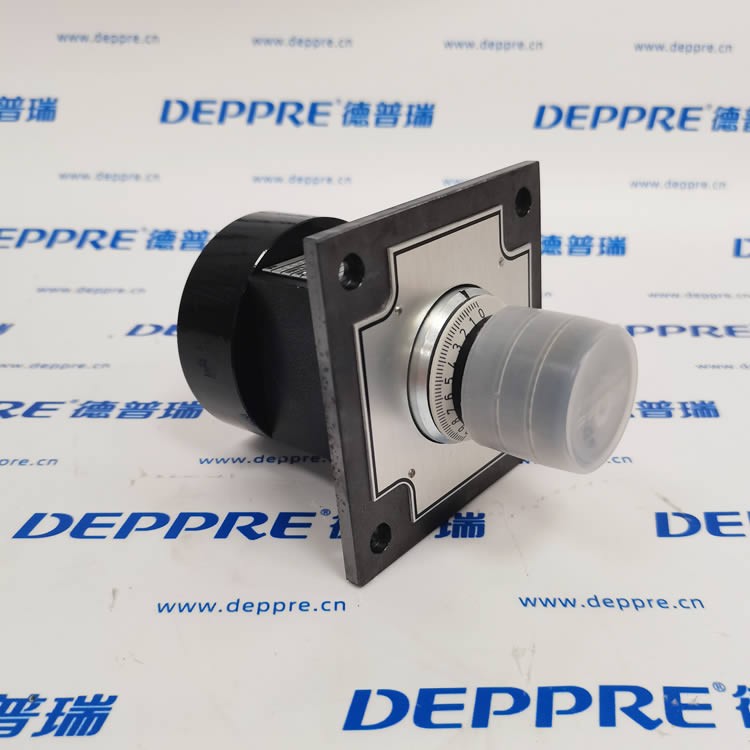

高精度微量調節：調節行程 150° 刻度旋鈕，最低可控流量僅 10cm3/min，微小進給調速精度極高

壓力自適應補償：內置壓差補償結構，負載壓力波動時流量保持穩定

帶鎖止調節旋鈕：標定流量后可鎖死，避免設備震動造成參數漂移

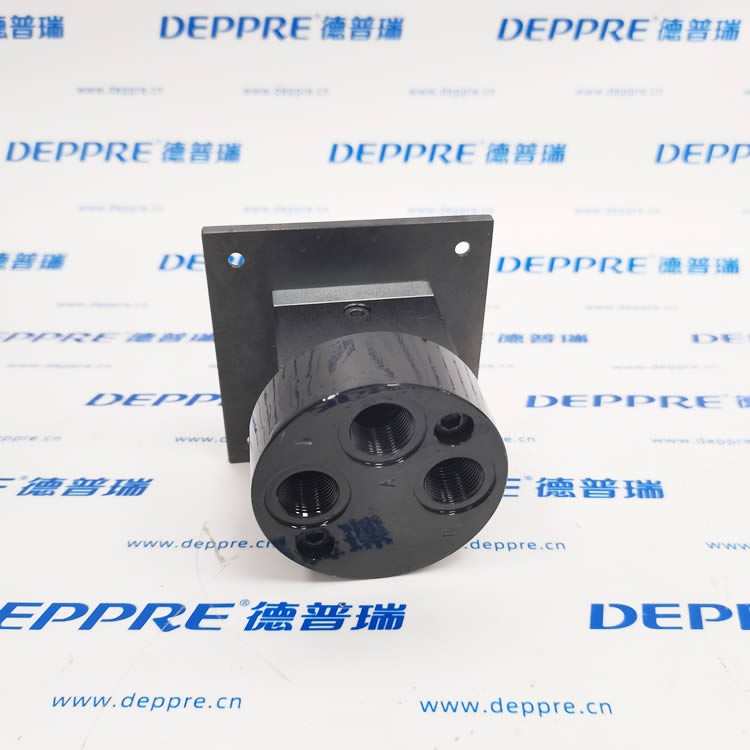

三通油路設計：一路進油、一路執行器、一路回油，單閥即可實現油缸雙向調速

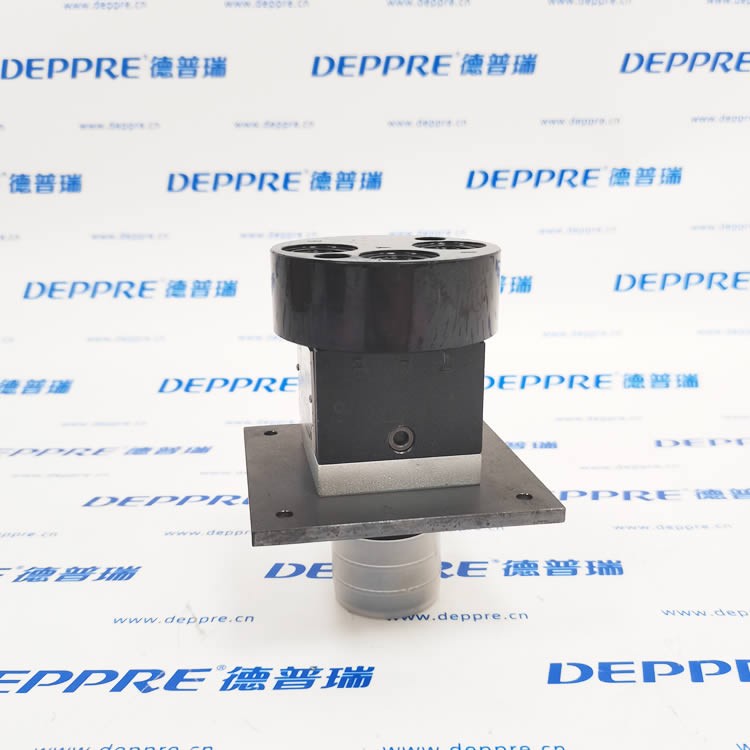

緊湊法蘭面板安裝：可直接固定設備操作面板，外置調節手輪，現場操作便捷

四、典型應用場景

精密磨床、珩磨機微量進給液壓調速

液壓試驗臺、疲勞測試設備恒定流量加載控制

小型注塑機螺桿微量注射、保壓流量控制

自動化裝配設備微型油缸慢速推進控制

精密機床、特種試驗機液壓進給系統
