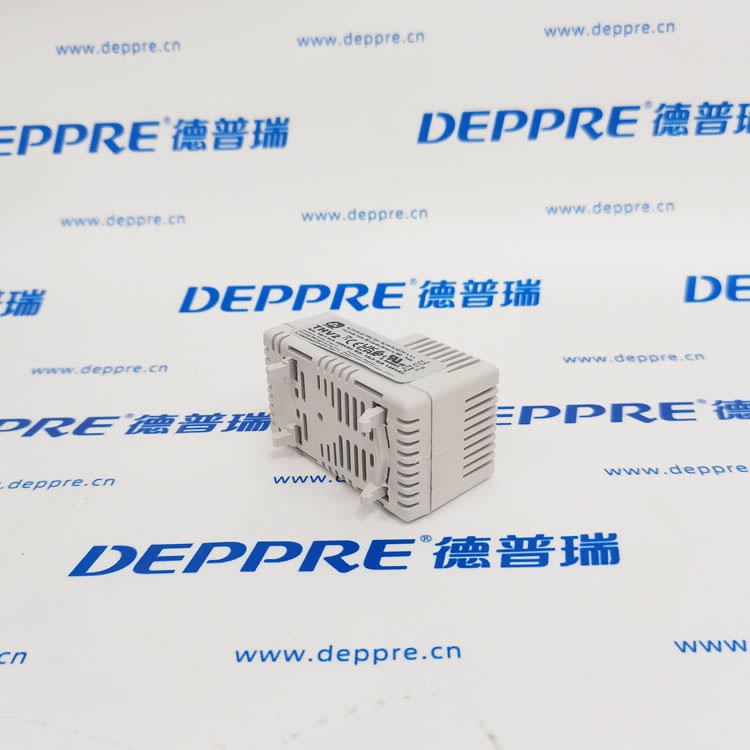

ALFA ELECTRIC THV2 機柜溫控器完整介紹

一、基礎參數

表格

項目 規格

品牌 ALFA ELECTRIC（意大利阿爾法電氣）

型號 THV2

觸點類型 NO 常開觸點（控制散熱風扇）

溫度調節范圍 0 ~ +60 ℃

切換精度 ±4℃

溫度回差 7℃

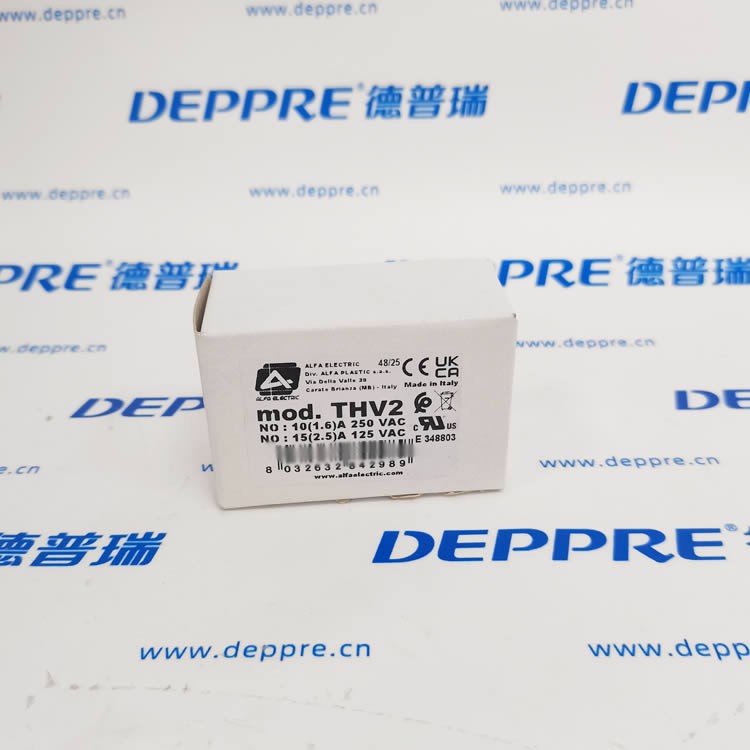

開關容量 250VAC，電阻負載 10A；電感負載 1.6A；DC 最大 30W

安裝方式 DIN35mm 標準導軌安裝

防護等級 IP20

殼體 PA6 阻燃 UL94?V0，RAL7035 淺灰色殼體

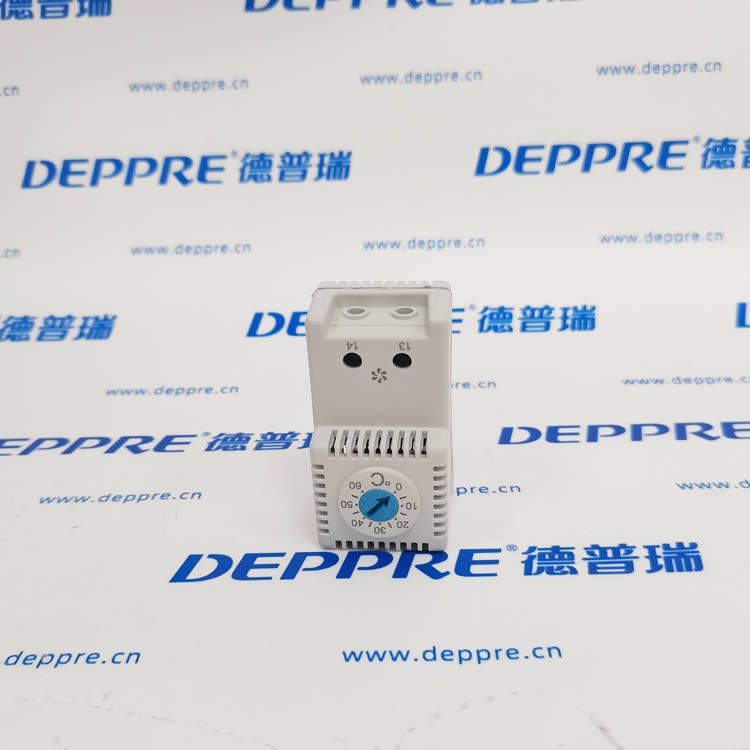

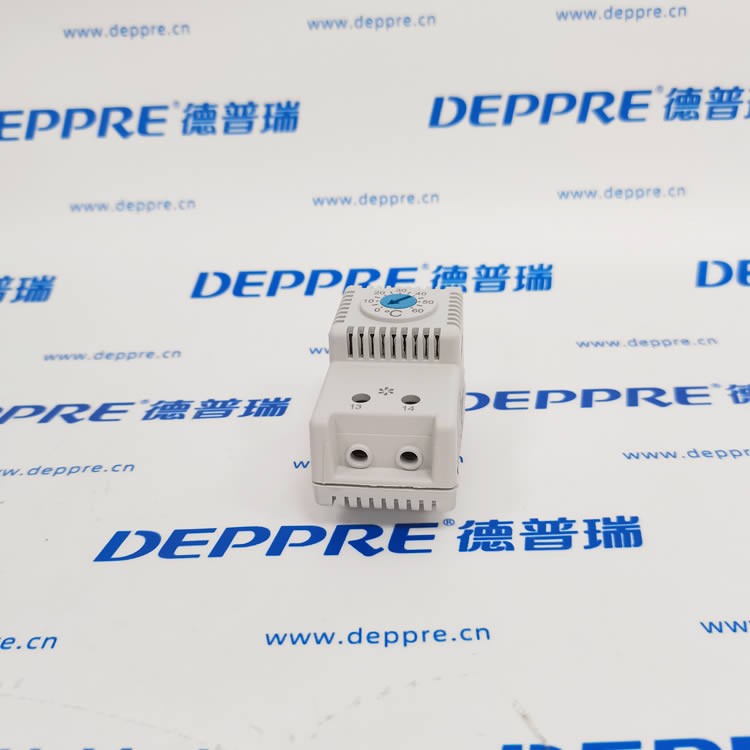

接線端子 適配 2.5mm2 導線，2 端子 (13?14)

機械壽命 ＞100000 次循環

工作環境 -25℃ ~ +80℃

二、型號釋義

THV：Thermostat?Vent，NO 常開型，用于控制散熱風扇 / 散熱風機

對比：THR2 是 NC 常閉，用來控加熱器；THV2 與 THR2 經常成對使用，一控散熱、一控加熱。

2：溫區代碼，量程 0?60℃版本。

三、工作原理

雙金屬片機械式溫控器，無需供電。

柜內溫度高于旋鈕設定溫度，常開觸點閉合，散熱風扇啟動，給電控柜排風降溫；

溫度下降，低于設定值 7℃回差后，觸點斷開，風扇停止運轉。

四、產品核心優勢

純機械雙金屬結構，不用供電，可靠性高

DIN 導軌卡扣式安裝，控制柜內拆裝方便

阻燃外殼，適配工業柜體惡劣環境

觸點電流大，可直接驅動機柜散熱風機

體積小巧，占用柜體空間小

五、典型應用場景

電氣控制柜、變頻柜、儲能柜、戶外電控箱，控制散熱風扇，防止柜內過熱；常搭配 THR2（加熱器溫控），實現柜體恒溫，兼顧防高溫、防凝露。

六、接線說明

THV2 為 2 端子 NO 常開回路：串聯接入散熱風機供電回路；柜內超溫自動開啟風扇，溫度降下來自動關停。
