Kraus & Naimer（K&N，考斯奈默，俗稱中字牌）A11.PC2201.KD1
一、基礎信息
品牌：Kraus & Naimer（奧地利，K&N）
型號：A11.PC2201.KD1
物料號 MAT#：70159568
產品系列：A11（Blue-Line 藍系列，S1 尺寸，面板 64×64mm）
產品類型：凸輪控制旋轉開關
產地：奧地利

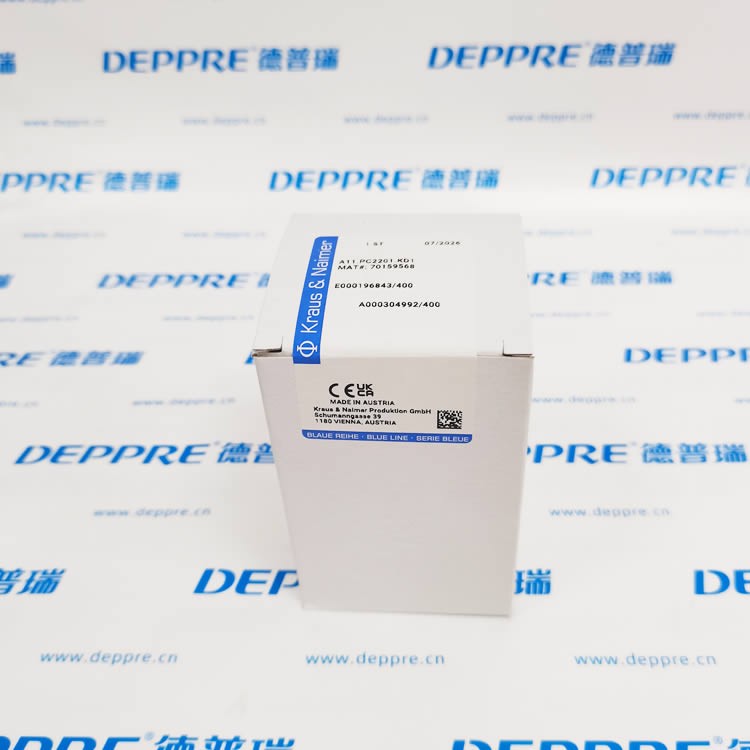

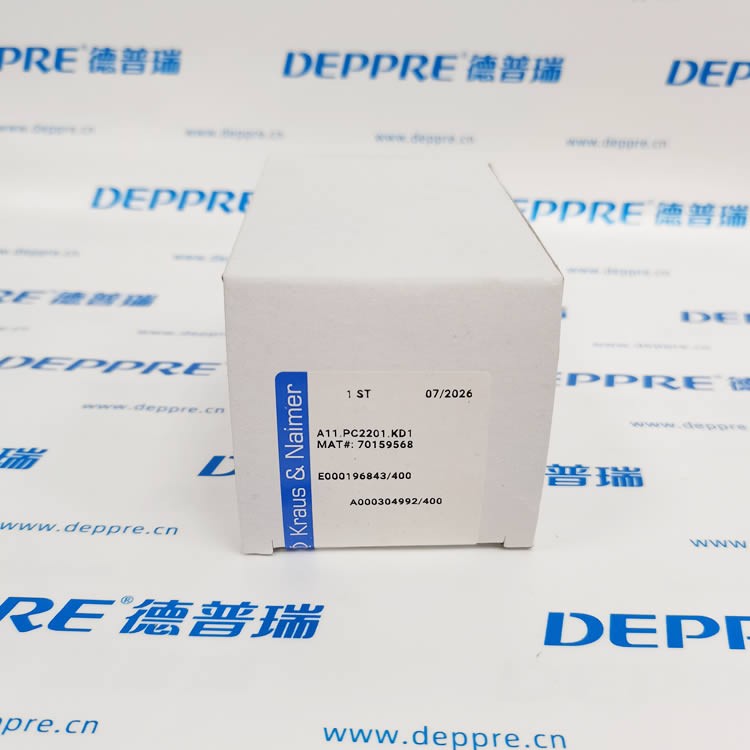

標簽生產日期：07/2026
內部訂單編號：E000196843/400、A000304992/400
二、核心技術參數
約定發熱電流 Ith：20A
額定絕緣電壓 Ui：690V
AC-23A（380/440V）：7.5kW，適合直接切換小功率電機
面板尺寸：64×64mm，標準面板開孔安裝
觸點結構：雙斷銀合金橋接觸點，自清潔交叉絲觸點，接觸穩定；
防護：面板端 IP42
標準：IEC 60947-3，CE 認證
型號拆解：
A11：系列代號，20A 規格
PC2201：凸輪觸點程序代碼，代表固定通斷邏輯、檔位數量
KD1：手柄 / 面板配置代碼
三、產品特點
凸輪式結構：切換角度固定，檔位手感清晰，帶機械定位，防止誤操作；可帶掛鎖功能（部分手柄）。
高可靠觸點：雙斷點銀合金觸點，電弧抑制好，適合頻繁控制回路切換；低電壓信號回路也有穩定版本可選。
緊湊面板安裝：64×64 標準方形面板，控制柜門板開孔安裝，大量用于機床、包裝設備、自動化產線。
功能定制化：PC 后面的數字代表觸點通斷時序，可實現：就地 / 遠程切換、多檔位選擇、電源回路切換、電機正反轉。
四、典型應用場景
PLC 控制柜：就地 / 遠程模式選擇開關
機床、自動化設備：多速度檔位、功能選擇
小型電機控制回路切換（AC-23A 7.5kW）
測試設備：信號回路、電源回路切換
五、注意事項
此款為控制回路凸輪開關，主要用于控制信號切換；雖然帶 AC-23A 電機容量，一般不做主回路隔離開關。
PC2201 是固定觸點時序，更換同系列不同 PC 編號，通斷邏輯會改變，不能隨意替換。
