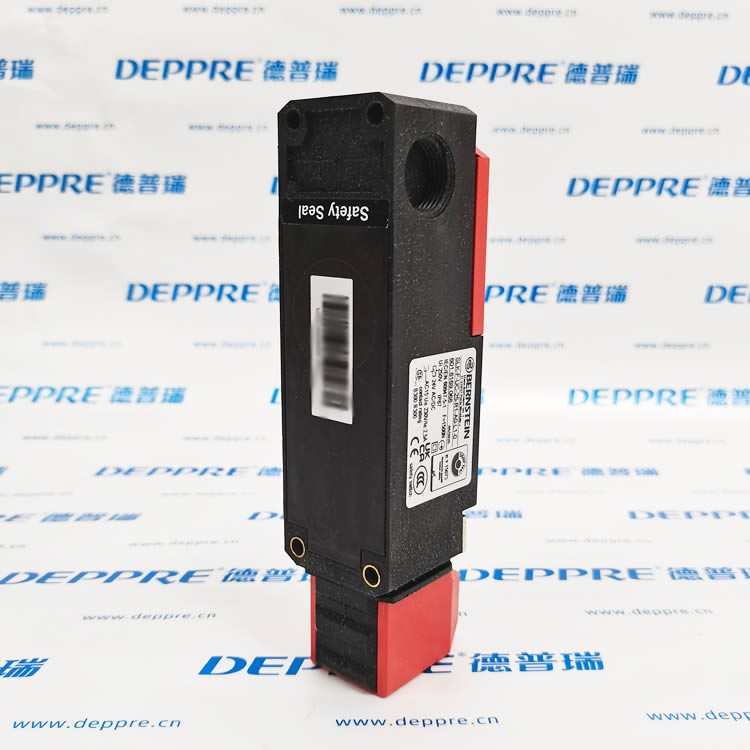

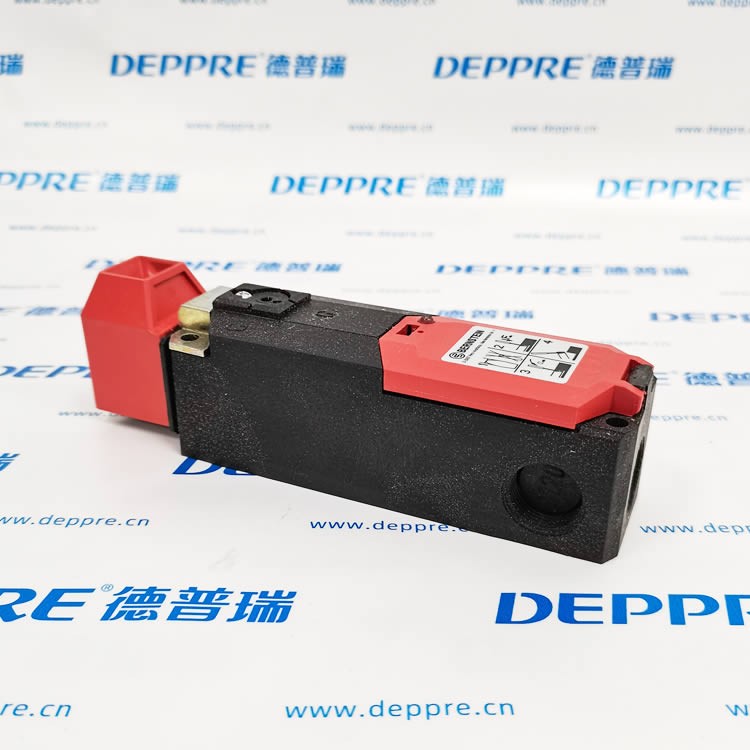

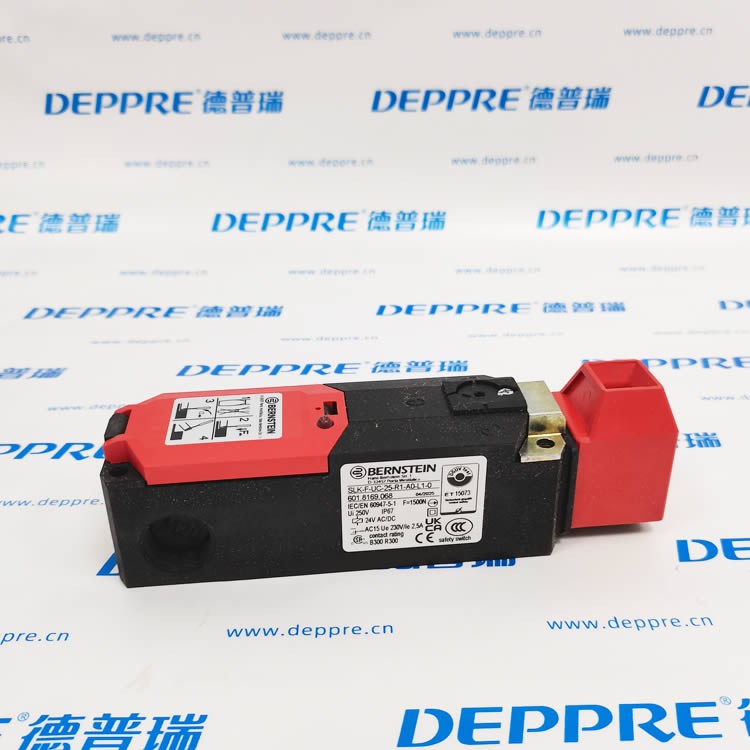

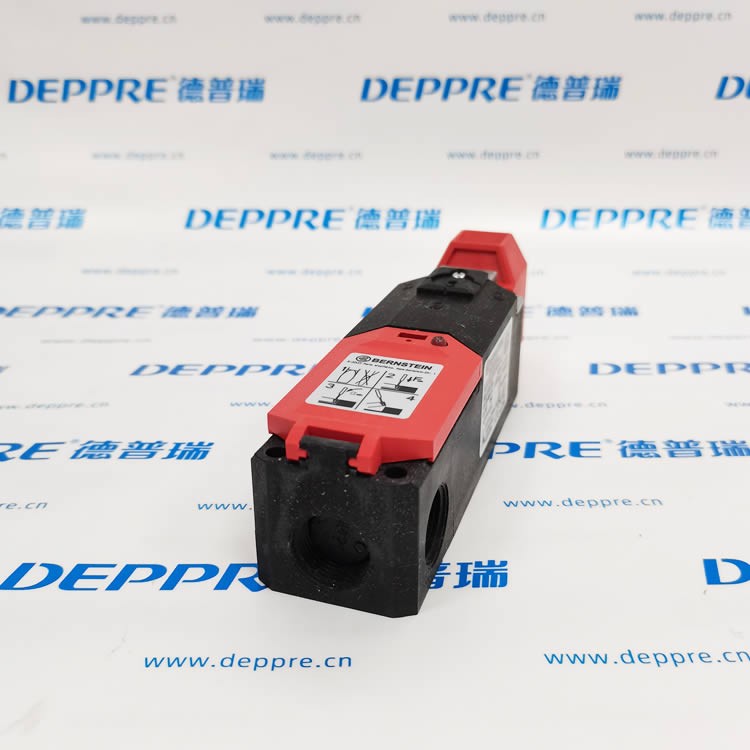

Bernstein SLK-F-UC-25-R1-A0-L1-0 安全聯鎖開關
一、基礎信息
品牌：BERNSTEIN（伯恩斯坦，德國，行業也譯博恩斯坦）
型號：SLK-F-UC-25-R1-A0-L1-0
物料號：601.8169.068
產品類型：帶鎖定功能的安全位置開關（安全聯鎖開關）
產地：德國
生產日期：04/2025
合規標準：IEC/EN 60947-5-1、EN 1088、EN ISO 12100，符合機械安全最高等級要求
二、型號拆解
表格
| 型號片段 | 含義說明 |
|---|---|
| SLK | 產品系列：緊湊型塑料殼體安全聯鎖開關 |
| F | 殼體材質：玻璃纖維增強熱塑性塑料（UL94-V0 阻燃等級） |
| UC | 鎖定原理：彈簧力鎖定（閉路電流安全設計，斷電時保持鎖定） |
| 25 | 觸點配置：2 個常閉（NC）安全觸點 |
| R1 | 操作頭：可 90° 旋轉的標準操作頭，適配水平 / 垂直安裝 |
| A0 | 配套方式：不含配套操作頭（需單獨訂購） |
| L1 | 電氣接口：3×M20×1.5 電纜進線口 |
| 0 | 特殊配置：無額外特殊定制 |
三、核心技術參數
表格
| 項目 | 參數值 |
|---|---|
| 額定絕緣電壓 Ui | 250V AC/DC |
| 額定操作電壓 Ue | 24V AC/DC |
| 觸點規格 | AC-15 類別，230V / 2.5A；DC-13 類別，24V / 2.5A |
| 約定發熱電流 | 10A |
| 防護等級 | IP67（全殼體防塵防水，適配工業惡劣環境） |
| 鎖定力 | 1500N（EN ISO 14119 標準） |
| 機械壽命 | B10d ≥ 200 萬次循環 |
| 操作頭旋轉角度 | 4×90°，可靈活調整安裝方向 |
| 電纜接口 | 3×M20×1.5 |
| 環境溫度 | -25℃ ~ +55℃ |
| 認證 | CE、UKCA、CCC、DGUV Test |
四、產品特點
高安全等級設計：雙通道獨立安全回路，分別監控操作頭和聯鎖功能，滿足 PL e / SIL 3 / Cat.4 機械安全最高等級要求，防止危險啟動。
彈簧力鎖定結構：斷電時保持鎖定狀態，設備運行中即使斷電也不會意外解鎖，保障人員安全；支持應急手動解鎖。
緊湊型高適配性：僅 170mm 總長的緊湊殼體，操作頭可 4×90° 旋轉，適配狹小空間和多方向安裝場景。
高防護與耐用性：IP67 防護等級，全殼體阻燃熱塑性塑料，三重編碼防篡改設計，抗振動、抗沖擊，適配車間潮濕、粉塵環境。
便捷安裝接線：彈簧壓接端子，免工具接線，3 個 M20 電纜口可靈活布線，安裝維護成本低。
五、典型應用場景
自動化產線、機床、加工中心的安全門 / 防護欄聯鎖
機器人工作站、包裝設備、注塑機的危險區域安全隔離
輸送設備、分揀線的檢修門安全聯鎖
風電、軌道交通設備的維護艙門安全鎖定
