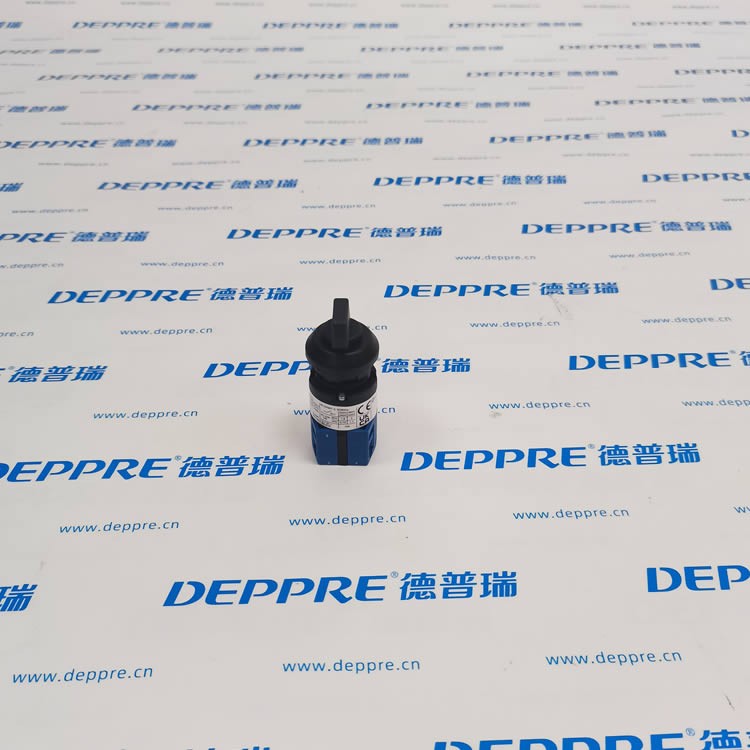

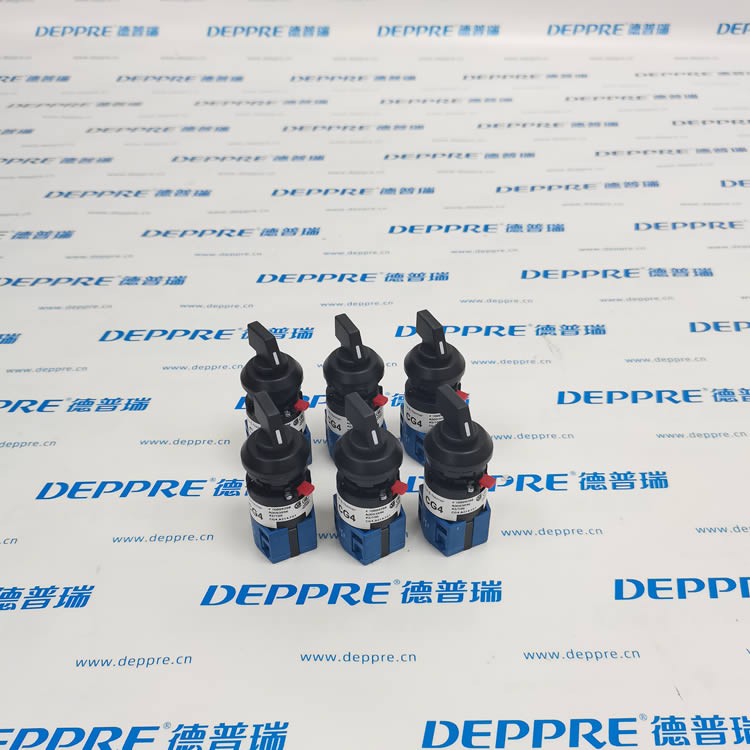

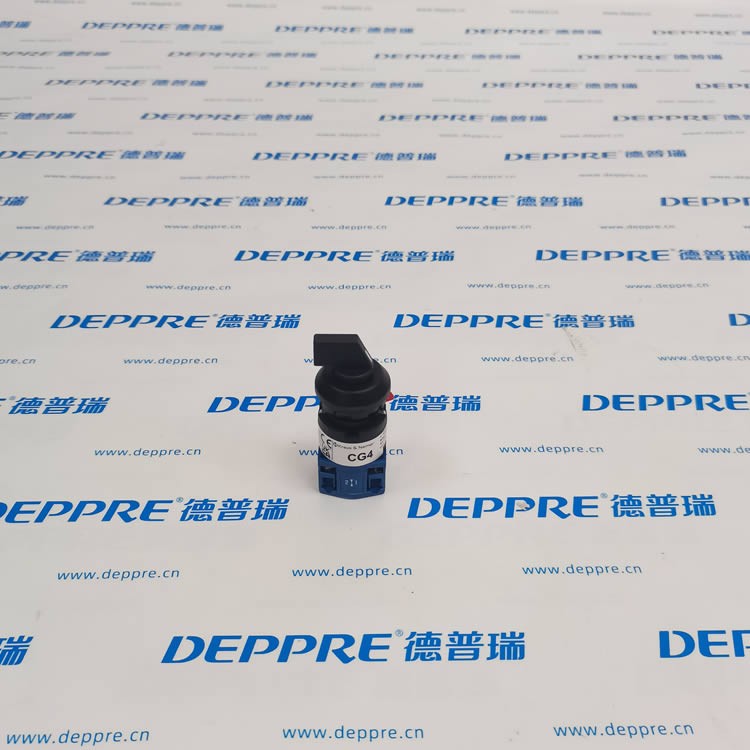

Kraus&Naimer CG4.A214.FS1 凸輪開關
表格
| 項目 | 參數 |
|---|---|
| 品牌 | Kraus & Naimer（奧地利 考納斯納伊默，簡稱 K&N） |
| 型號 | CG4.A214.FS1 |
| 系列 | CG4 小型藍線凸輪開關，S00 規格 |
| 開關功能 | A214：1 極，三位自復位 1>0<2（左右彈簧回中，松手自動回到中間 0 位） |
| 額定發熱電流 Ith | 10A |
| 額定絕緣電壓 Ui | 440V AC/DC |
| 沖擊耐壓 Uimp | 4kV |
| 觸點 | 鍍金觸點（CG4-1 版本），微小信號也可可靠通斷 |
| 端子型式 | FS1：標準方形面板，黑色長手柄 |
| 安裝方式 | 面板開孔安裝 |
| 工作溫度 | -25℃ ~ +60℃ |
| 認證 | IEC60947-3、ENEC、CCC 認證 |
型號拆解
CG4：產品系列，小型凸輪控制開關
A214：開關接線邏輯，單極，左右瞬時自復位，中位 0，1 和 2 位置按下導通，松手回中位斷開
FS1：面板 + 操作手柄組件，標準長手柄
產品簡述
奧地利 K&N CG4.A214.FS1 彈簧復位凸輪開關，1 極三位自復位（1>0<2），左右撥動瞬時接通、松手自動回中位，鍍金觸點，適合控制柜手動點動控制微小信號回路。
核心特點
彈簧自動回中：左右操作都是瞬時觸點，松開手柄立刻回到中間零位，典型點動操作開關
鍍金橋接觸點：微弱電壓 / 小電流信號也能可靠導通，不易氧化，信號回路穩定
小巧面板安裝，開孔尺寸標準，螺絲端子接線
雙斷口觸點結構，滅弧性能好，機械壽命長
面板防護良好，適合工業控制柜室內環境
應用場景
PLC 數字量輸入點動控制，設備手動點動前進 / 后退
測試臺、操作臺雙向瞬時觸發信號
液壓、氣動閥手動臨時點動調試
自動化設備控制柜手動操作面板
使用注意事項
屬于信號控制開關，10A 為發熱電流，不適合大功率電機主回路分斷
觸點鍍金版本盡量不要用于大電流負載，容易燒蝕鍍金層，失去微弱信號可靠性
操作角度固定，不可強行掰動手柄超出限位，會損壞內部凸輪與彈簧機構
