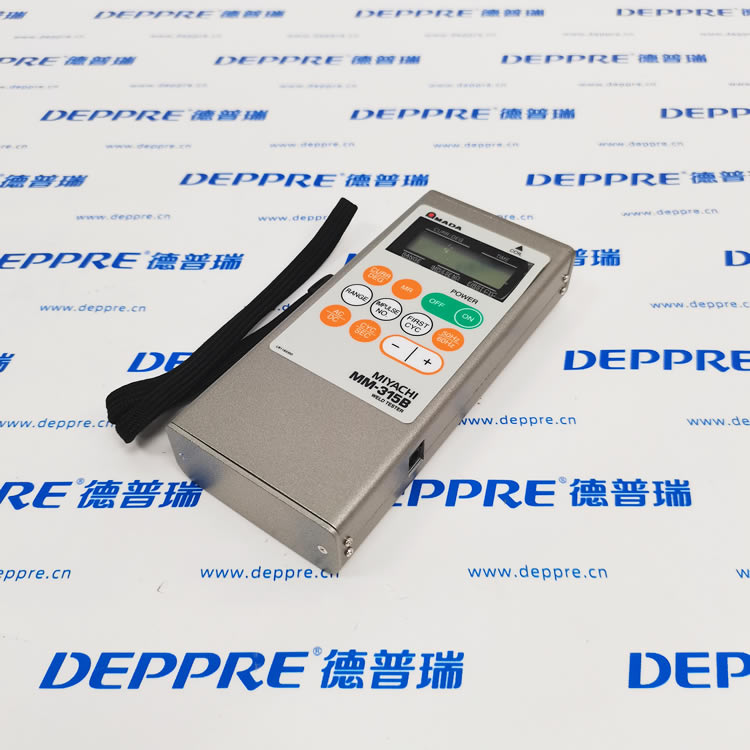

AMADA MIYACHI MM-315B（便攜式電阻焊電流檢測儀）

MM-315B 是日本 AMADA（天田）旗下 MIYACHI（米亞基）品牌的手持式多功能電阻焊點檢儀，專用于交流點焊機的電流、時間、通電角快速檢測，以超緊湊、輕量化、抗油污粉塵著稱，是車間現場日常質控的常用設備。

一、型號與定位

• 品牌：AMADA MIYACHI（米亞基）

• 型號：MM-315B

• 類型：便攜式電阻焊監測儀（Weld Checker）

• 用途：點焊 / 凸焊等電阻焊的電流、焊接周期、通電角現場檢測與工藝點檢。

二、核心參數

1. 電流測量

• 低檔（Lo）：1.00–9.99 kA

• 高檔（Hi）：5.0–49.9 kA

• 精度：±1%（9.99 kA 檔，單相 AC）

• 模式：有效值（RMS）算術平均

2. 時間 / 周期

• AC：1–99 周期

• DC：1–40 周期 / 0.01–0.80 s

3. 通電角

• 范圍：30°–180°

• 精度：全刻度 ±5%

4. 存儲與顯示

• 記憶：最多9 組脈沖數據保存（斷電不丟）

• 屏幕：大尺寸 LCD，清晰易讀

• 自動關機：7 分鐘無操作自動斷電

5. 物理與環境

• 尺寸：75×30×170 mm（寬 × 深 × 高）

• 重量：約 500 g（含電池）

• 防護：IP54，防塵防油霧

• 電源：Ni?Cd 4.8 V，連續使用約 10 小時；配充電器

三、工作原理

搭配柔性環形感應線圈（另售），非接觸拾取焊接電流的磁場變化，轉換為電信號后數字處理，實時顯示：

• 電流有效值 / 峰值

• 焊接周期數

• 通電角（每個半周導通比例）

• 多段脈沖焊接參數

四、典型應用

• 汽車零部件：車身點焊、螺母凸焊日常點檢

• 家電鈑金：箱體、門板點焊質量抽檢

• 電子行業：精密元件微小電阻焊參數校驗

• 焊機維護：新機驗收、定期校準、故障排查

五、主要特點

• 超便攜：體積僅傳統機型 1/6、重量 1/3，單手可握

• 高精度：電流 ±1%，適合精密焊接質控

• 抗惡劣環境：IP54 防塵防油，適配焊接車間

• 簡單高效：一鍵測量，數顯直觀，無需專業培訓

• 數據可追溯：9 組存儲，便于對比與記錄

六、與近似型號對比
