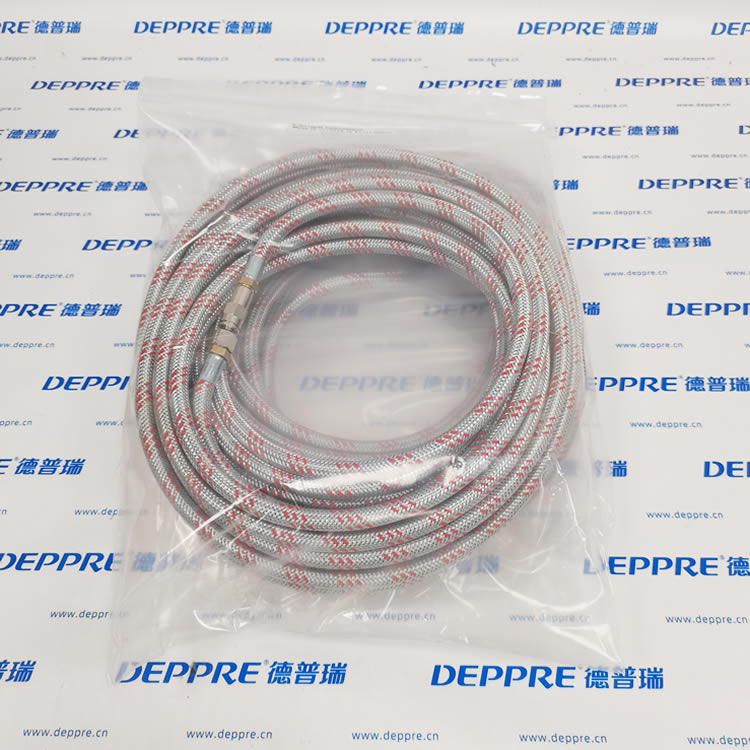

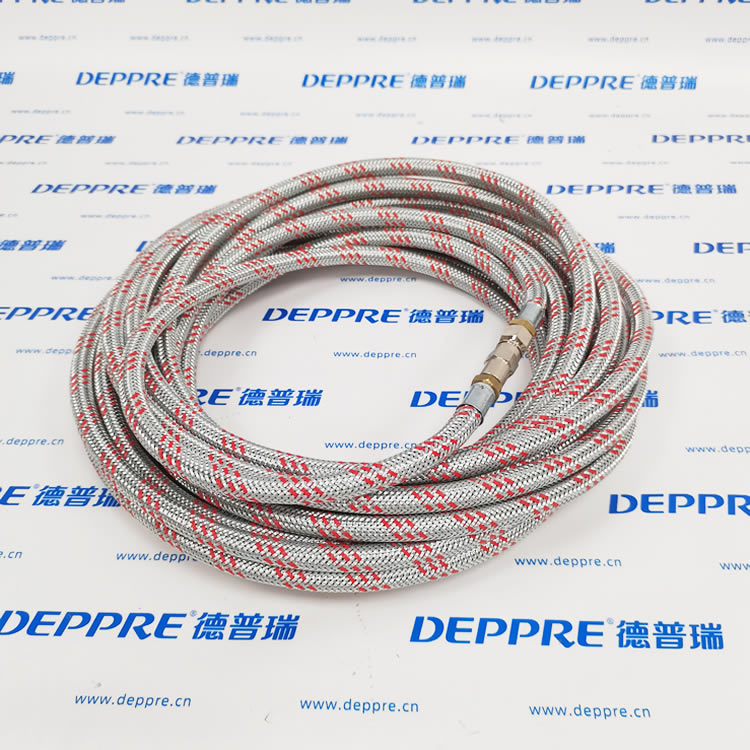

Steidle S.45115234（斯泰德?tīng)?高壓潤滑供給軟管）
Steidle S.45115234（常寫作 S,45115234）是德國 Steidle（斯泰德?tīng)枺┪⒘繚?rùn)滑（MQL）/ 集中潤滑系統中的高壓供給軟管（Zufuhrschlauch），用于輸送潤滑油 / 脂，原廠與 FRITSCH 同規格可互換。

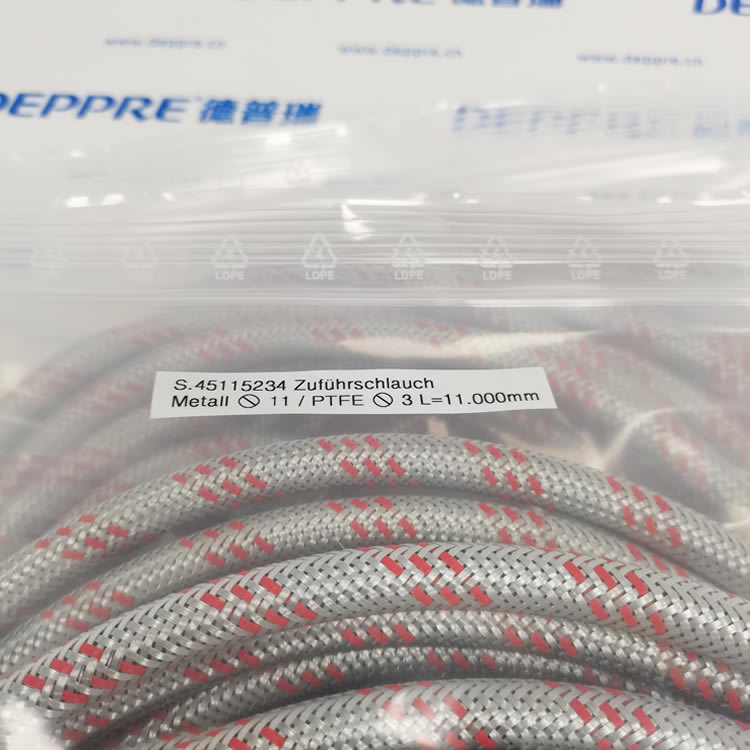

一、型號釋義
S.：Steidle 產品系列標識
45115234：唯一零件編號
Zufuhrschlauch：德語 “供給軟管”，對應潤滑系統輸送管路
適配規格：3L=11.000mm（φ6mm 油管配套）、搭配 METALL 11/PTFE 密封環
二、結構與材質
內層：耐油合成橡膠 / PA12 尼龍，耐礦物油、潤滑脂、合成油
增強層：高強度合成纖維編織，抗拉伸、抗高壓
外層：耐磨黑色聚氨酯（PU），防老化、防油污、抗機械磨損
整體結構：柔性高壓軟管，適配 24° 錐卡套接頭（DIN 3861）
三、關鍵技術參數
表格
| 參數 | 數值 |
|---|---|
| 外徑 | 6 mm |
| 內徑 | 約 4 mm |
| 工作壓力 | 250 bar（25 MPa） |
| burst 壓力 | ≥600 bar |
| 溫度范圍 | -20℃ ～ +120℃（短時 150℃） |
| 最小彎曲半徑 | ≤30 mm（柔性好，適配狹小空間） |
| 適配接頭 | Steidle/FRITSCH 3L 系列（φ6mm 卡套） |
| 適配密封 | METALL 11/PTFE（φ11mm 復合密封環） |
四、核心特點與優勢
高壓穩定：250bar 長期耐壓，無泄漏，適配 MQL / 集中潤滑高壓脂路
耐油耐用：內層耐油、外層耐磨，長期接觸潤滑脂不溶脹、不硬化
柔性易裝：彎曲半徑小，可靈活布線，適配機床、工程機械狹小空間
防漏保護：搭配 METALL 11/PTFE 密封環，防止卡套割傷軟管，杜絕泄漏
原廠互換：與 FRITSCH 45115234 完全兼容，可直接替換，降低采購成本
五、典型應用場景
設備類型：Steidle Lubrimat L60/L700 系列微量潤滑系統、集中潤滑系統
行業：金屬切削（車 / 銑 / 鉆）、工程機械、機床、注塑機、風電設備
介質：微量潤滑油、潤滑脂、MQL 專用油
裝配組合：S.45115234 軟管 + METALL 11/PTFE 密封環 + 3L=11mm 卡套 + Steidle 3L 接頭
六、安裝與維護
切割端面平整，無毛刺，避免損傷密封環
套入 METALL 11/PTFE 密封環（PTFE 面朝軟管）
壓入 3L 卡套，手動推入接頭，禁止暴力敲擊
定期檢查：常規工況 12–24 個月更換，高溫 / 高振動環境縮短至 6–12 個月
