KJC ORS6418-10A-14 旋轉接頭完整介紹
一、品牌基礎
品牌全稱KWANG JIN CORP，簡稱 KJC（韓國光珍），是韓國深耕旋轉接頭領域的老牌專業廠商，主打工業場景氣、液介質回轉連通部件，密封可靠性出色，廣泛適配機床、自動化轉盤、冶金輕工設備。
產品型號：ORS6418-10A-14

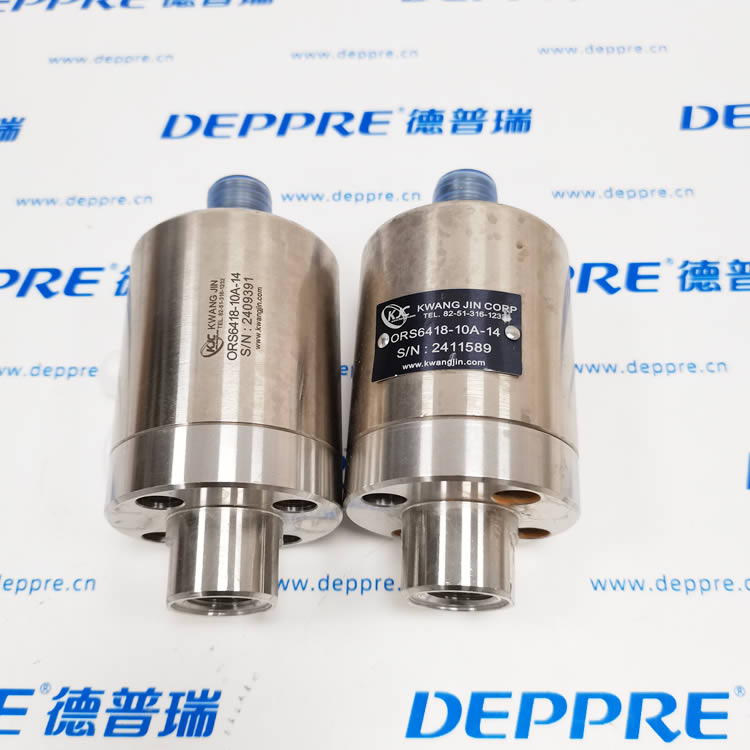

實拍序列號：S/N：2411589
產地：韓國原裝進口
二、核心工況參數
| 參數項 | 具體規格 |
|---|---|
| 最大工作壓力 | 10Bar（換算 145PSI） |
| 允許最高轉速 | 3500rpm |
| 耐受最高溫度 | 120℃ |
| 適配介質 | 壓縮空氣、真空、常規液壓油 |
三、型號分段解析
ORS：?jiǎn)瓮窐?biāo)準緊湊型旋轉接頭系列代號
6418：殼體結構、外形尺寸系列編碼
10A：適配 10bar 額定壓力檔位，對應接口規格
14：螺紋端口尺寸定制代碼，限定進出油 / 氣接口規格
四、結構與性能亮點
精密機械研磨密封結構端面經過高精度微研磨處理，耐磨性能優異，可以阻擋介質內部雜質造成的密封磨損，高速轉動狀態下泄漏量極低，使用壽命長。
一體化金屬圓柱殼體采用精加工金屬外殼，結構剛度充足，抗機械震動，外觀圓柱緊湊造型，便于狹小空間完成安裝。
優化軸承布局內部配置高精度軸承，保障高速旋轉過程同軸度穩定，轉動阻尼順滑，長期高速工況不易出現卡頓異響。
密封可選冗余設計原廠適配常規 NBR 密封，高溫工況也能夠更換氟橡膠密封件適配嚴苛溫度條件。
五、典型應用場景
加工中心數控回轉工作臺、機床主軸的氣路、液壓油路回轉輸送；
自動化分度轉盤、工裝旋轉夾具供氣供油；
橡塑、印刷設備旋轉輥道介質輸送；
各類自動化產線需要靜止管路向旋轉部件持續供氣、供油的工位。
六、選型以及安裝維護注意事項
訂貨嚴格填寫完整型號 ORS6418-10A-14，后綴參數改動就會改變螺紋尺寸、耐壓規格，不可拿 ORS 系列其他尾號型號直接替換；
安裝階段做好兩端同軸對中，避免偏心受力加速軸承、密封件損耗；
進入接頭的介質建議前置加裝過濾器，攔截硬質顆粒，防止劃傷精密密封端面；
實際日常使用建議運行壓力、轉速預留余量，不要長時間頂滿 10Bar、3500rpm 極限參數運行；
出現滲漏優先排查同軸度與介質潔凈度，日常定期檢查端口螺紋緊固狀態。
