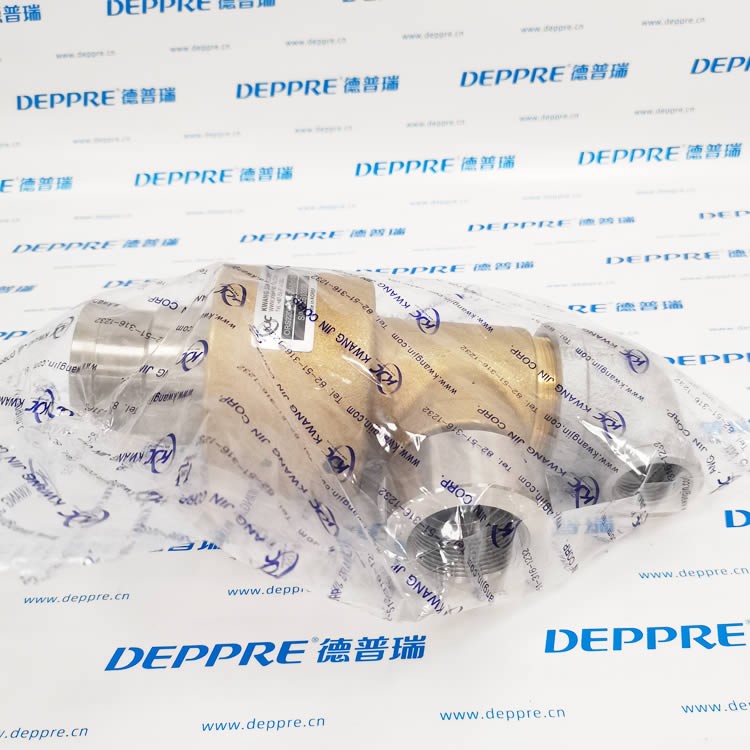

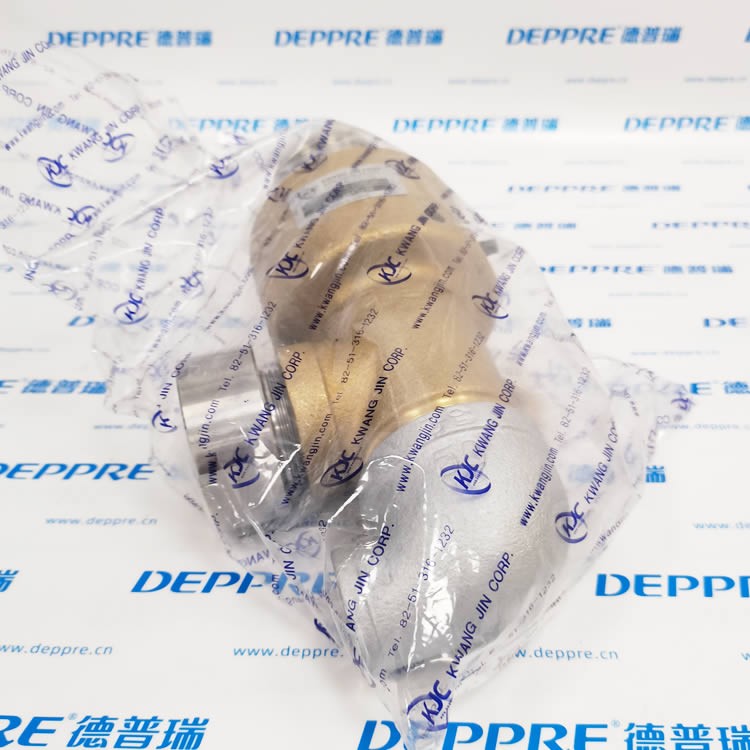

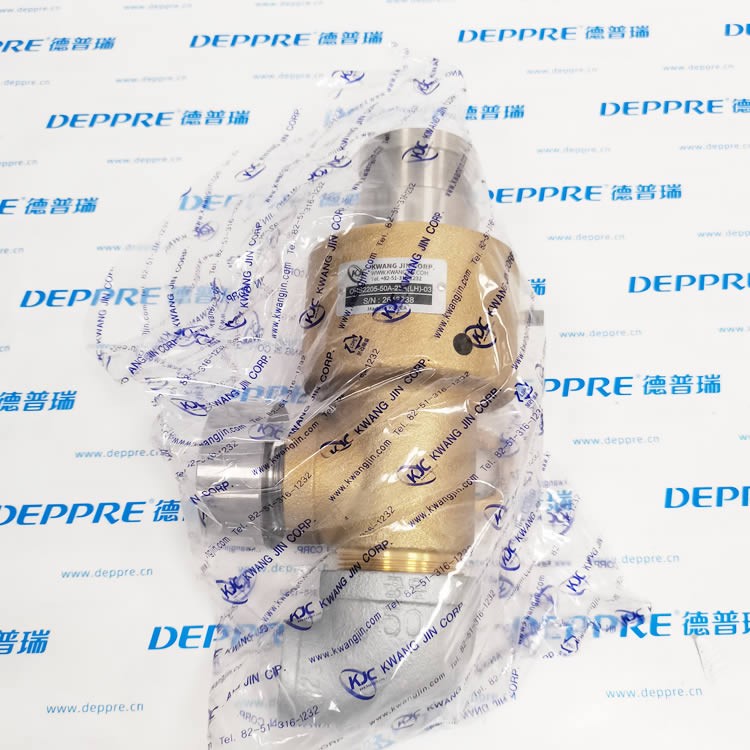

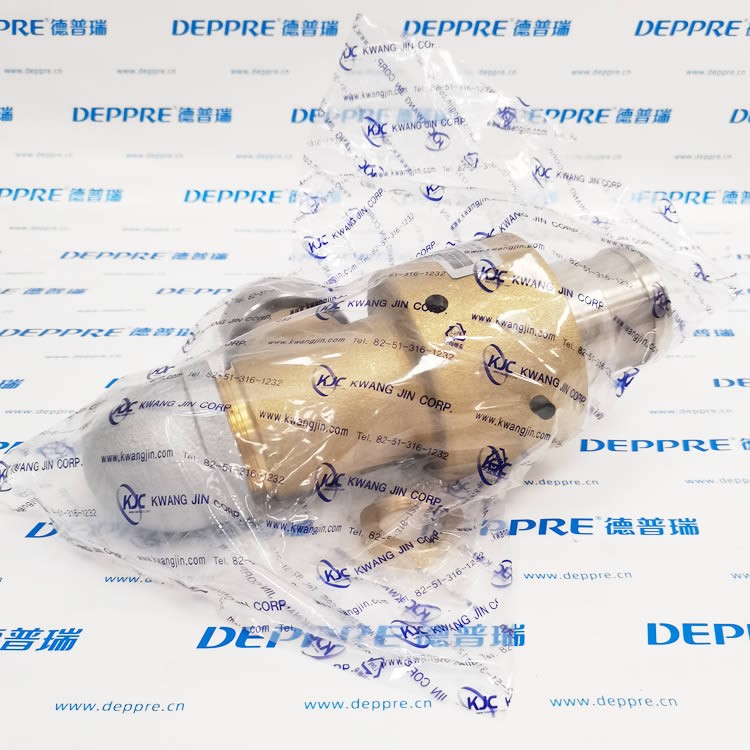

KJC ORS2205-50A-25A (LH)-03 旋轉接頭（韓國 KJC 光珍，Rotary Union）
KJC 全稱 Kwangjin Corp，韓國專業旋轉接頭品牌，ORS2205 屬于2200 系列雙通路內管旋轉接頭（虹吸式），用于輥筒冷熱介質循環，同時進出流體。
型號拆解
ORS：雙通路虹吸式旋轉接頭（內管固定，外殼體旋轉）
2205：2200 系列，平衡式密封結構
50A：外殼接口 DN50（2 寸）
25A：內管接口 DN25（1 寸）
LH：Left Hand 左旋螺紋（左手牙）
03：版本代碼，石墨碳化硅密封配置
核心參數
表格
| 項目 | 參數 |
|---|---|
| 品牌 | KJC（韓國光珍） |
| 型號 | ORS2205-50A-25A(LH)-03 |
| 結構 | 雙通路，虹吸內管型（內管靜止，殼體跟隨輥筒旋轉） |
| 接口規格 | 殼體 DN50 (2")，內管 DN25 (1")；LH 左旋螺紋 |
| 最大壓力 | 1.0MPa（10bar） |
| 最高溫度 | 180℃（熱水 / 熱油） |
| 最高轉速 | 150RPM |
| 密封副 | 石墨 + 碳化硅 |
| 適用介質 | 冷卻水、熱水、導熱油 |
| 殼體材質 | 鑄鐵 / 不銹鋼可選，標準鑄鐵 |
產品簡述
韓國 KJC ORS2205 雙通路虹吸旋轉接頭，內管固定、外殼旋轉，冷熱介質從同一根接頭實現進、出循環；平衡式密封降低摩擦磨損，石墨碳化硅密封適配熱水、導熱油工況；LH 左旋螺紋，主要用于覆膜機、流延機、橡膠機械加熱冷卻輥筒，持續給旋轉輥筒輸送循環介質。
安裝要點
LH 左旋螺紋，擰緊方向和普通螺紋相反，安裝時注意，防止擰反損壞螺紋；
內虹吸管道固定不動，殼體隨輥筒一起旋轉，嚴禁內管跟著轉動；
接管軟管預留松弛量，不能拉扯旋轉接頭；
介質建議加裝過濾器，顆粒雜質會快速磨損密封面造成滲漏；
啟動前緩慢升壓，禁止瞬間沖擊壓力。
典型應用場景
塑料流延機、薄膜覆膜機加熱冷卻輥；
橡膠硫化、壓延機輥筒導熱油循環；
造紙烘缸、無紡布設備輥筒溫度控制；
印刷涂布機輥筒恒溫循環。
常見故障
接頭滲水 / 滲油：密封面磨損、介質雜質劃傷碳化硅密封環；
轉動卡頓：軸承銹蝕，或者安裝同軸度偏差太大；
螺紋損壞：LH 左旋螺紋，拆裝時誤按右旋用力擰壞。
