IGUS 1400.038.035.0×9 節 + 14038.12PZ×1 套 (A1) 完整解析

一、整套物料拆分

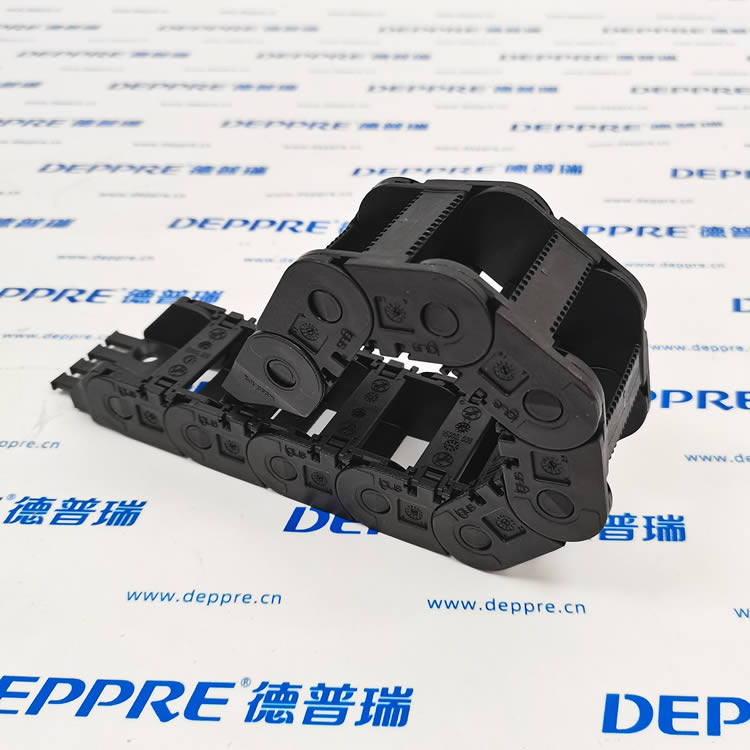

1、拖鏈本體：1400.038.035.0 ×9 節

型號釋義

• 1400：E2/000 小型拖鏈，內圈雙側可開橫桿，穿線免拆整段

• 038：內部凈寬 Bi=38mm，外寬 Ba=51.5mm

• 035：最小彎曲半徑 R=35mm

• 0：標準黑色 igumid G 耐磨塑料

• 9 節：單節節距 33.3mm，總長度 = 9×33.3=299.7mm

2. 核心尺寸參數

• 內高 Hi=21mm，單根線纜最大外徑≤18mm

• 自重≈0.46kg/m；最高運行速度 10m/s

• 耐溫：-40℃~+120℃，耐切削液、液壓油、潤滑脂

• 阻燃 UL94 HB，可加裝分隔片分開動力線與 DB9 通訊信號線

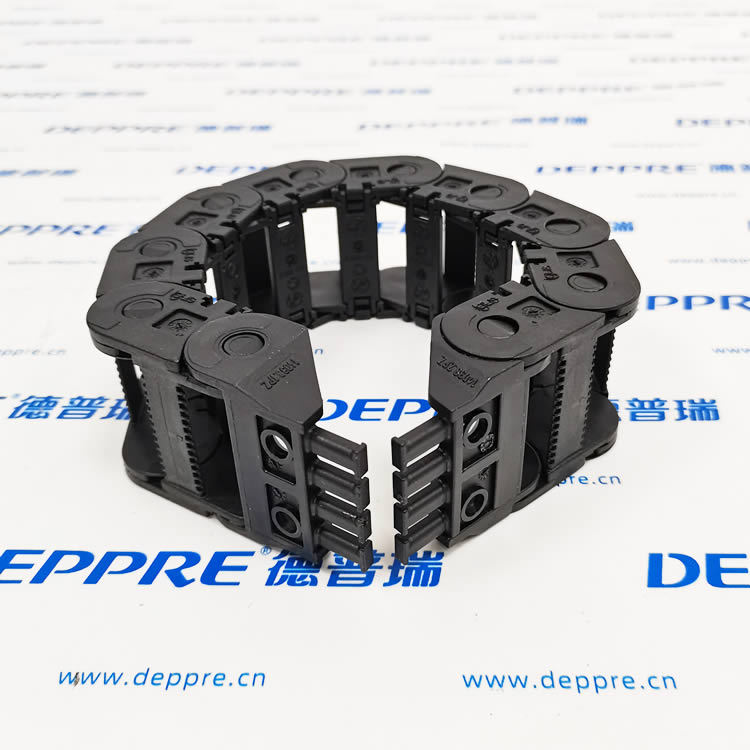

2、配套端頭：14038.12PZ 1 套 (A1)

型號釋義

• 14038：適配內寬 38mm 的 1400 系列拖鏈專用接頭

• 12：剛性鎖止式固定接頭（無擺動，抗震抗高加速度）

• PZ：成套接頭（1 套含固定端 + 移動端2 組，共 4 件：2 帶銷、2 帶孔）

• A1：標準 90° 安裝型，無梳線扎帶底板

2. 功能分別鎖緊拖鏈兩端，一端固定機柜，一端固定移動滑臺；鎖齒結構杜絕機床振動松脫，完美匹配 9 節短行程拖鏈。

二、整套匯總

1. 拖鏈段：1400.038.035.0 共 9 節，總長約 300mm，內寬 38mm、彎 R35，內開式便于后期增減電纜、氣管；

2. 安裝配件：14038.12PZ (A1) 剛性鎖止端頭 1 整套，適配短行程小型滑臺往復走線防護。

三、產品優勢

1. 內開式橫桿，現場加裝 D-SUB9PIN 編碼器線、傳感器信號線無需拆解整段；

2. R35 小彎曲半徑，適配設備狹小安裝空間，保護細電纜不易彎折破皮；

3. igumid G 改性塑料耐機床油霧、冷卻液，長期往復不脆裂；

4. 12 型剛性接頭，沖壓、線性模組高頻往復不松動，布線穩定；

5. 內部可加分隔片，強弱電分層，降低伺服變頻器電磁干擾。

四、適配應用（匹配你的設備清單）

1. 數控機床小型伺服滑臺，保護 DB9 編碼器反饋線、微型氣動軟管；

2. Woerner 潤滑移動分配器油管、流量傳感器信號線拖曳防護；

3. AIGNEP 電磁閥氣路小管、檢測設備移動工裝信號線導向；

4. AMCI 位置模塊配套移動反饋線纜防護。

五、使用要點

1. 線纜填充率控制 40%~60%，預留活動間隙，強弱電用分隔片隔離；

2. 固定端、移動端全部使用 14038.12PZ 鎖死接頭，螺栓擰緊防振動脫落；

3. 油污工況定期清理鏈節金屬碎屑，延長線纜與拖鏈?zhǔn)褂脡勖?/p>
