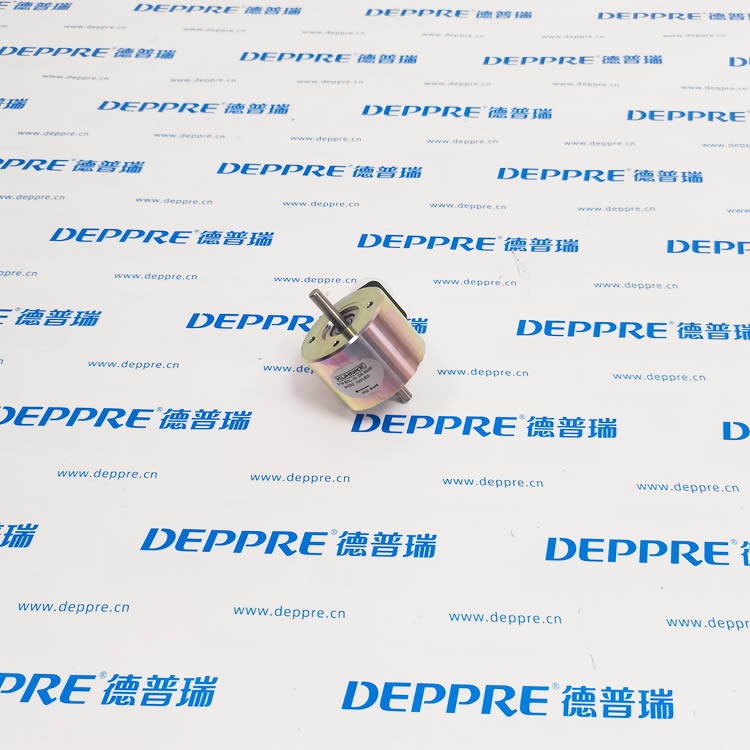

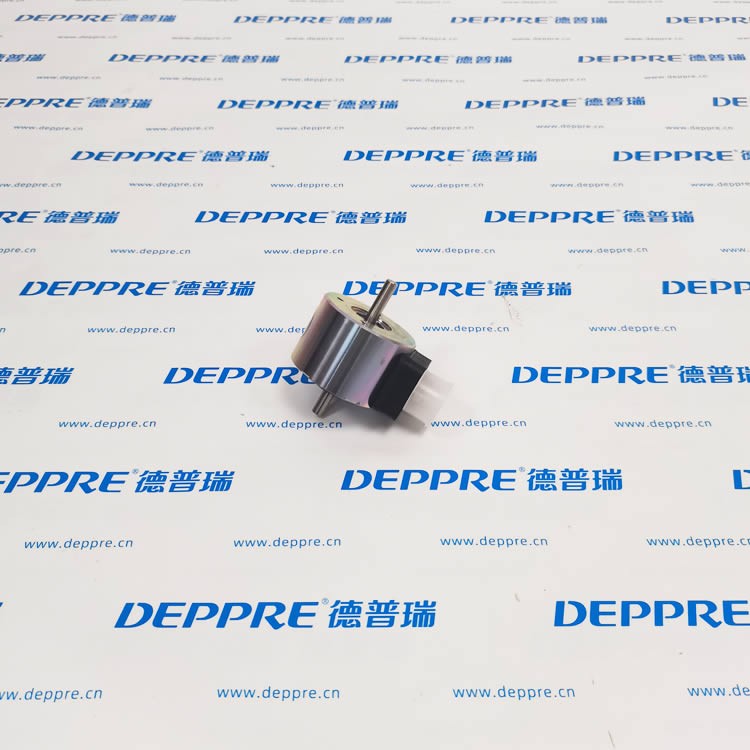

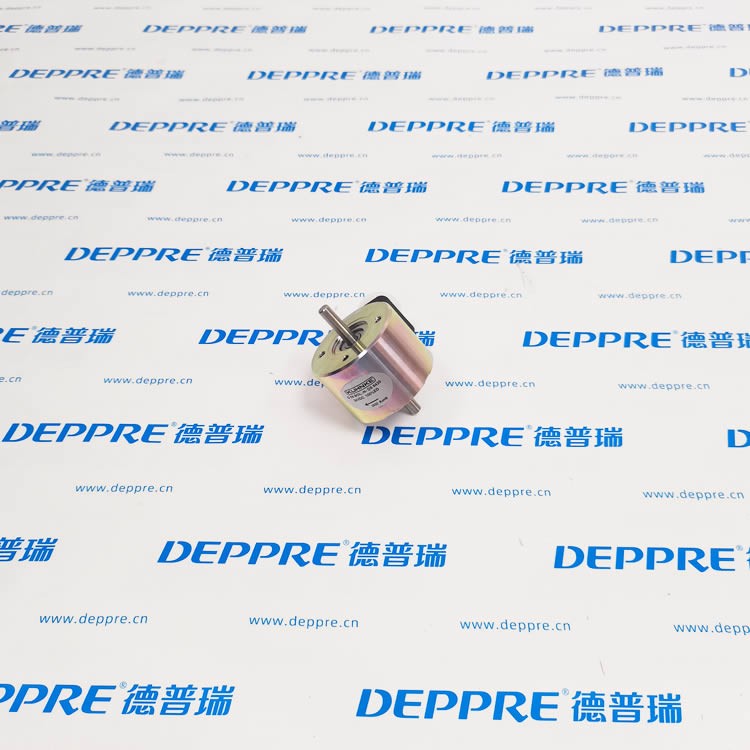

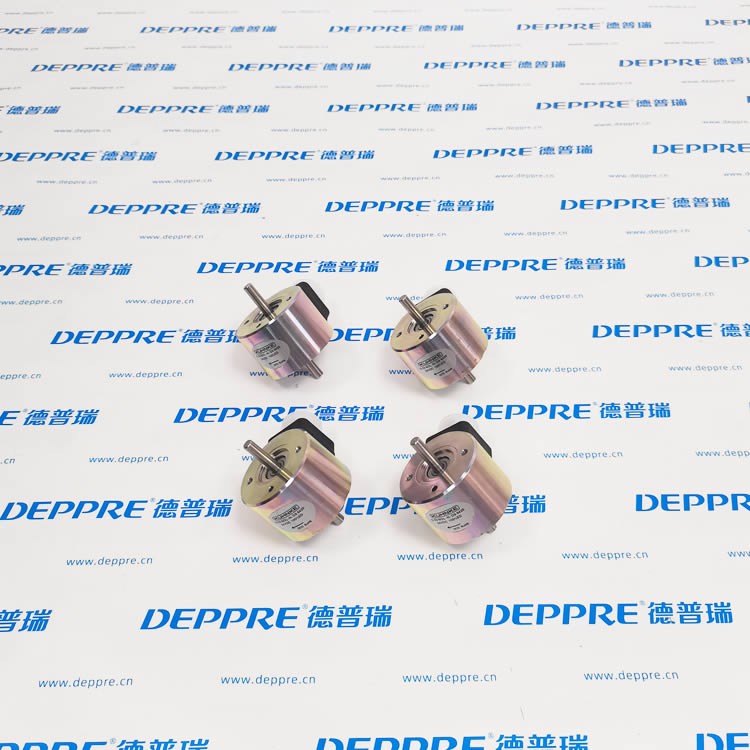

KUHNKE D59 BOL-N-DS 9420 24V 旋轉電磁鐵
表格
| 項目 | 參數 |
|---|---|
| 品牌 | KUHNKE（昆科，現歸屬 KENDRION 康德瑞恩，德國） |
| 型號 | D59 BOL-N-DS9420 24VDC |
| 產品類型 | D 系列旋轉電磁鐵（Rotary Solenoid） |
| 額定電壓 | DC24V |
| 工作制 | 100% ED（可連續長期通電，線圈可持續保持吸合不燒毀） |
| 型號釋義 | D59：殼體外徑 Φ59mm 大扭矩旋轉電磁鐵BOL：順時針旋轉（BOR 為逆時針）N：接線端子式（F 為引線式）DS9420：內置標準復位彈簧，斷電自動回位 |
產品簡述
德國 KUHNKE D59 BOL-N-DS9420 24V 大扭矩旋轉電磁鐵，通電產生角向旋轉力矩，斷電依靠內置彈簧自動復位，100% 連續通電工作制，采用精密滾珠軸承，運行穩定，用于自動化設備旋轉鎖止、閥門換向、機構切換。
核心特點
大扭矩輸出：D59 大殼體規格，相比 D24/D29 扭矩更大，適合重載旋轉驅動
100% ED 連續通電：線圈允許長時間持續得電保持，不會過熱，區別于短時脈沖電磁鐵
精密滾珠軸承：轉動順滑，低摩擦，壽命長，重復定位穩定
內置復位彈簧 DS9420：斷電自動回轉復位，無需額外機械回彈結構
端子接線 N 型：端子連接，方便控制柜內接線固定；另有 F 引線版本可選
金屬殼體：堅固抗震動，適合工業自動化設備
應用場景
自動化設備旋轉鎖扣、安全門閂鎖止機構
流體閥、小型換向閥旋轉驅動
包裝機械、分揀設備擋塊 / 分度切換機構
測試儀器、醫療設備的旋轉執行元件
使用注意事項
旋轉角度固定，不可強行超行程撥動轉軸，會損壞內部彈簧與軸承
供電必須使用直流 24V，嚴禁接入交流電壓
100% ED 版本雖支持長期通電，但需保證設備環境散熱良好
轉軸輸出為旋轉力矩，不可承受大徑向側向力
