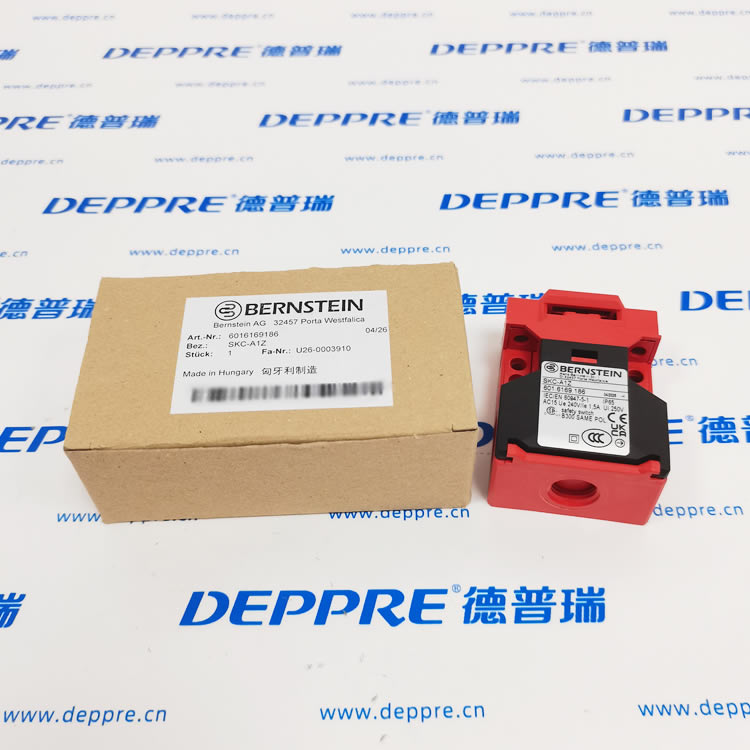

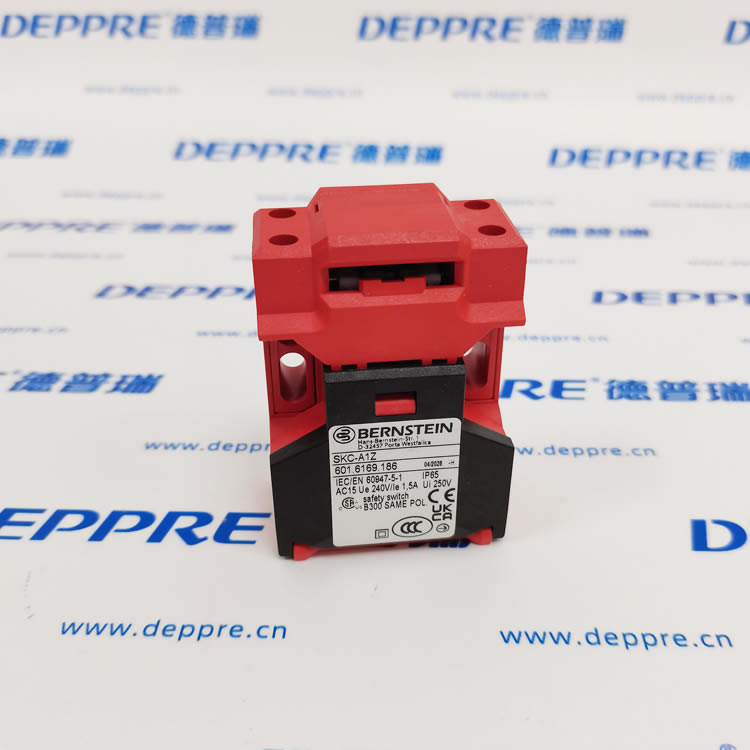

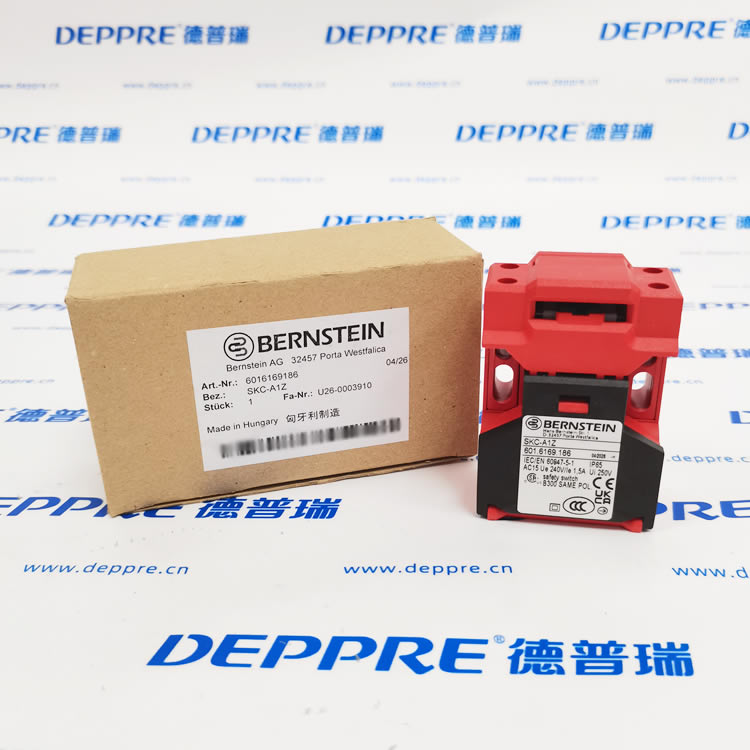

BERNSTEIN SKC?A12 / SKC?A1Z M（安全門開關）品牌：德國 BERNSTEIN（伯恩斯坦） 系列：SKC 系列（短款、IP65 安全聯鎖開關）

一、型號說明

• SKC?A1Z M 常用型號

• SKC：短款安全位置開關（比 SK 短 15 mm）

• A1：1 常閉 NC（安全觸點）

• Z：分離式鑰匙操作頭

• M：螺絲接線端子

• SKC?A12：同系列，1 常開 + 1 常閉（NO+NC），其它結構與 A1Z M 一致。

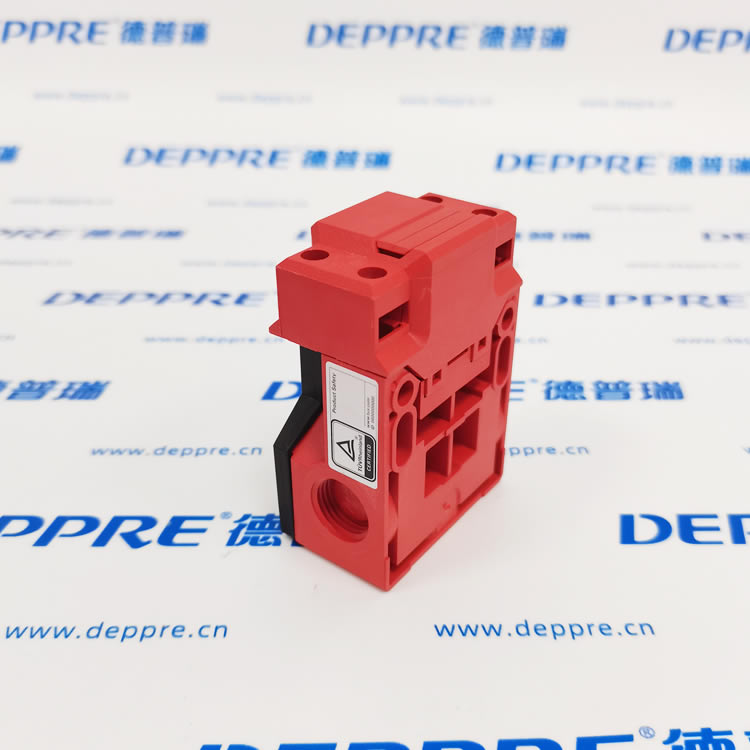

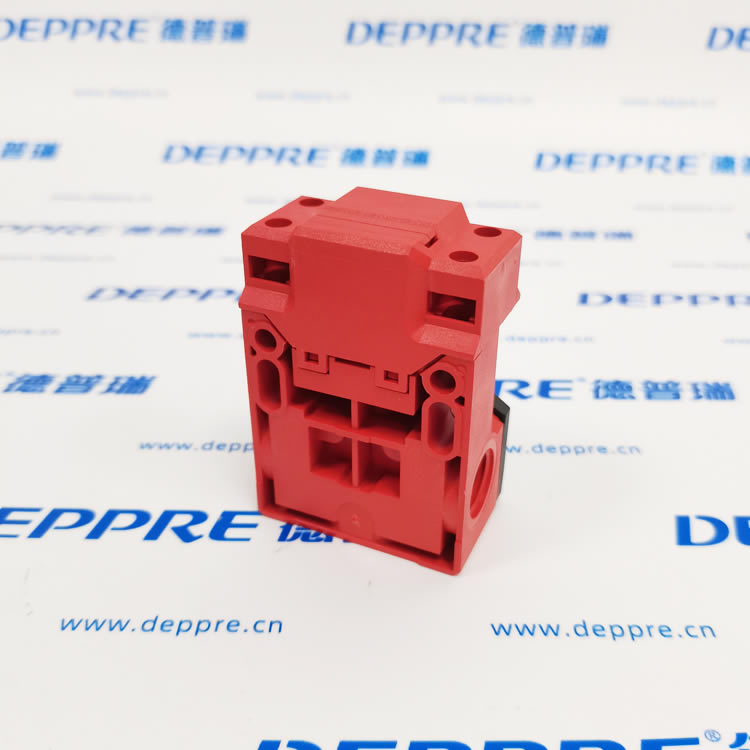

二、外觀與尺寸

外殼：紅 / 黃，玻纖增強熱塑性塑料（UL94?V0 自熄）

• 尺寸：約 90 × 40 × 30 mm（比 SK 短 15 mm）

• 重量：約 150 g

• 電纜入口：3×M20×1.5（三面出線）

三、核心技術參數

• 防護等級：IP65（防塵防水）

• 觸點配置：

• SKC?A1Z M：1NC（常閉，安全強制斷開）

• SKC?A12：1NO + 1NC

• 額定絕緣電壓 Ui：250 V AC

• 工作電壓 Ue：24–240 V AC/DC

• 持續電流：1.5 A（AC15），短時 10 A

• 操作力：標準 10 N（可選 5/20/30 N）

• 機械壽命：B10d ≥ 200 萬次

• 安全等級：符合 IEC 60947?5?1、VDE 0660 T200、GS?ET 15

四、接線端子（SKC?A1Z M）

從左到右：

1. 11：公共端

2. 12：NC（常閉），安全回路用（門開時斷開）

3. (14：NO，A12 才有)

4. PE：接地

• 接線：螺絲端子，適合 0.5–2.5 mm2 線徑

五、典型應用

• 機床、自動化設備安全門 / 防護門聯鎖

• 機器人工作站、包裝機械、食品設備

• 需強制斷開的安全回路（符合 EN 1088）

六、與 SK 系列區別

• SKC：短 15 mm，空間受限首選

• SK：標準長度，觸點配置更豐富
