GEMS 捷邁 3500B0001G01G000 完整產品介紹

一、品牌與系列定位

品牌：GEMS Sensors（美國捷邁，工業流體 / 壓力傳感頭部品牌）系列：3500 系列緊湊型 OEM 低壓壓力變送器，主打小型化、高穩定、工業通用型壓力測量，適配設備配套批量 OEM 與工控現場獨立安裝Gems Senso...。

二、型號逐段拆解（3500B0001G01G000）

1. 3500：產品系列代號，緊湊型低壓變送器平臺

2. B：表壓型（Gauge Pressure，以大氣壓為基準）

3. 0001：量程代碼 → 0~1bar（0~14.5psi） 低壓量程

4. G：4–20mA 電流模擬輸出

5. 01：過程接口 → G1/4 外螺紋

6. G：電氣接頭 → DIN43650 A 型標準赫斯曼插頭

7. 000：基礎標準配置（無防爆、無特殊補償、無加長膜片）

三、核心硬件材質與結構

1. 接液部件：全 316L 不銹鋼，耐水、空氣、弱腐蝕流體，兼容液壓、氣動、水處理介質

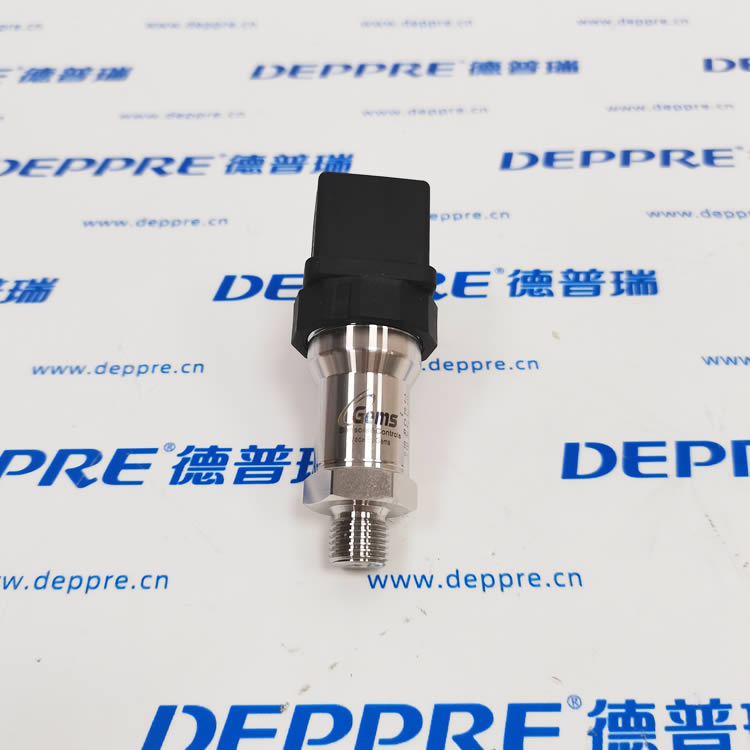

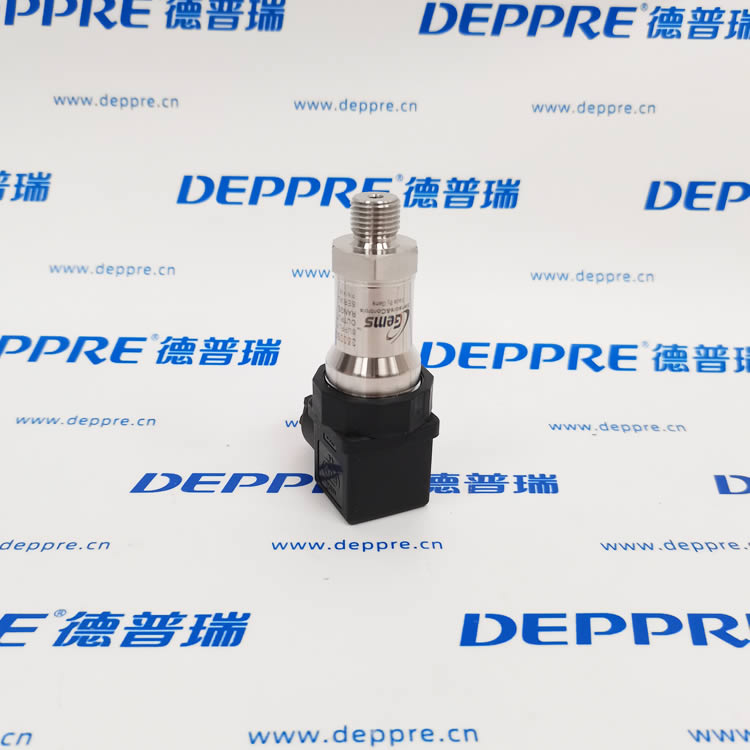

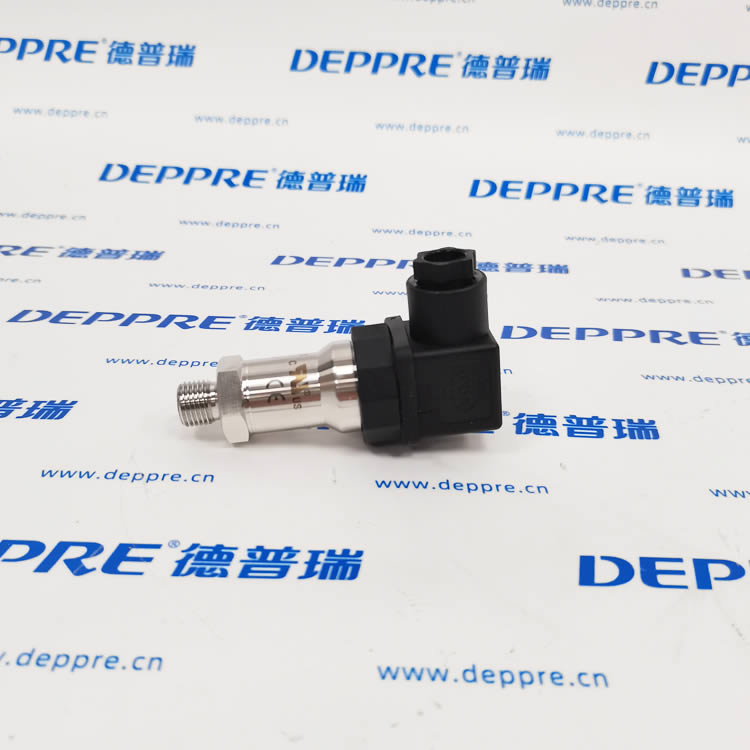

2. 殼體：不銹鋼緊湊機身，六角安裝位（對邊 22mm），外徑僅 19mm，狹小設備空間易安裝

3. 防護等級：IP67，防濺水、車間粉塵，可露天簡易防護工況使用

4. 傳感核心：MMS 微機電硅壓阻芯片，響應速度≤1.5ms，開機快速穩定無預熱等待Gems Senso...

四、完整電氣與性能參數

1. 測量性能

• 量程：0～1bar 表壓

• 精度：±0.25% FS（滿量程高精度）

• 長期零點漂移：＜0.2% FS / 年，年穩定性?xún)?yōu)異

• 耐壓（過載）：2 倍量程（2bar）；爆破壓力：3 倍量程（3bar）

• 溫度補償區間：0℃～100℃；整機工作溫度：-40℃～+125℃

• 溫漂誤差：最大 ±1% FS @80℃高溫工況

• 疲勞壽命：≥1 億次壓力循環，適合頻繁脈動壓力場景

2. 電氣規格

• 輸出信號：4–20mA 標準工業電流環

• 供電電壓：10～30VDC（標準 24VDC 工控電源適配）

• 負載能力：最大負載電阻 =(供電電壓?10)×50Ω，常規 24V 電源可帶 700Ω 負載，遠距離布線無衰減

• 認證：CE、RoHS、UL508、UL218，符合工業設備合規要求

3. 機械接口

• 壓力接口：G1/4 外螺紋標準管螺紋

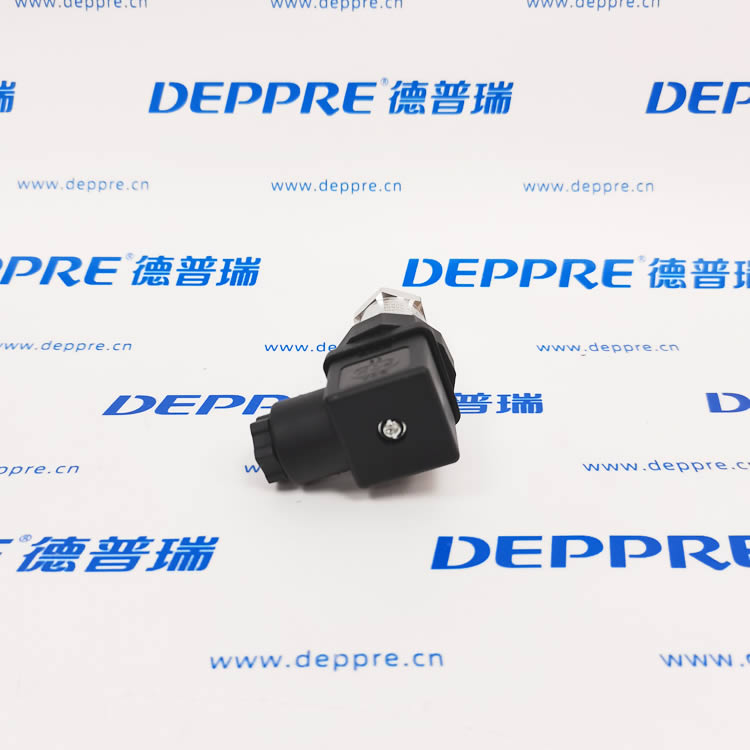

• 電氣接頭：DIN43650-A 赫斯曼插頭，插拔便捷，接線維護簡單

五、工作原理

內部硅壓阻傳感膜片接觸介質壓力，壓力形變改變橋路電阻，內置放大調理電路將壓力線性轉換為 4–20mA 標準電流信號，傳輸至 PLC、數顯儀表、采集模塊做壓力監控、聯鎖、報警。

六、產品核心優勢

1. 極小體積：機身纖細，空壓機、制冷、液壓閥組、水處理設備緊湊安裝位適配

2. 全不銹鋼防腐：316L 接液，自來水、壓縮空氣、液壓油、輕度酸堿通用

3. 低壓高精度：1bar 微壓量程，適合負壓 / 微氣壓、液位靜壓、風機風壓檢測

4. 4–20mA 電流輸出：抗電磁干擾，長線傳輸信號穩定

5. 寬溫耐造：-40~125℃，冷熱車間、戶外設備均可穩定運行

6. 超長壽命：無機械活動部件，抗震動沖擊，免定期校準

七、典型應用場景

1. 空壓機、真空泵風壓 / 負壓監測

2. 暖通空調、風機風道微壓差、氣壓檢測

3. 水處理設備、純水罐靜壓液位換算

4. 小型液壓 / 氣動設備壓力閉環控制

5. 制冷機組、冷水機組低壓回路監控

6. 實驗室、檢測設備微壓力測量

7. 工程機械、自動化產線配套 OEM 壓力采集

八、安裝與運維要點

1. 安裝時螺紋纏 PTFE 生料帶密封，禁止用力擰壓殼體；

2. 介質粘稠易沉淀時，安裝位置避開底部積液，防止膜片堵塞；

3. 布線遠離變頻器、大功率電機，降低電磁干擾；

4. 無易損件，常規工況 1–2 年校驗一次精度即可；

5. 赫斯曼插頭接線：電源正、電源負、信號回路三線標準接法。
