BITZER SE-B1完整產品介紹
一、品牌背景
對外歸屬BITZER（德國比澤爾），由旗下丹麥子品牌Lodam代工生產，也歸屬 KRIWAN 產品線，是比澤爾原廠標配的壓縮機專用電機保護模塊，。
二、核心工作原理
模塊適配符合 DIN44081/082 標準的PTC 熱敏電阻（橙色引出線用于接入 PTC 探頭）：
將 PTC 埋設在壓縮機電機繞組內部，常態低溫下 PTC 阻值偏低，模塊維持繼電器導通；
電機過熱升溫后 PTC 阻值急劇躍升，模塊檢測到阻值突變就立刻切斷繼電器輸出，鎖定停機狀態，避免繞組燒毀；
拓展用法：外接適配元件后，還能夠監測壓縮機油流量、油壓異常實現保護自鎖。

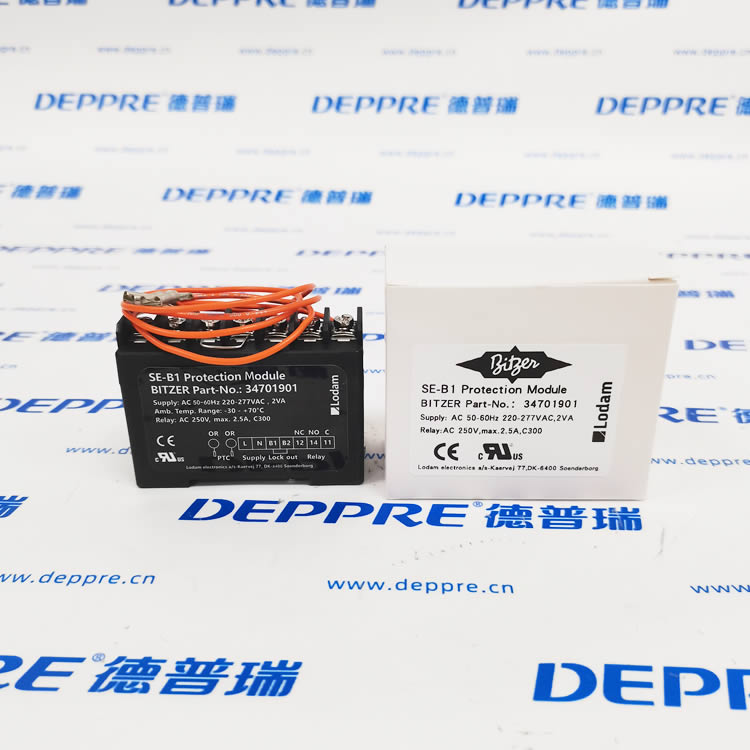

三、銘牌原廠詳細參數
| 參數類目 | 具體規格 |
|---|---|
| 供電規格 | AC 50-60Hz，220-277VAC，功耗 2VA |
| 允許環境溫度 | -30℃ ~ +70℃，適配冷庫、高溫機房復雜工況 |
| 內置繼電器參數 | AC250V，最大承載電流 2.5A，絕緣等級 C300 |
| 傳感適配 | 最多可并聯接入 9 枚合規 PTC 溫度探頭，多點監測繞組溫度 |
| 認證資質 | CE、UL 美歐雙重認證 |
| 殼體材質 | 玻纖增強 PA66 阻燃塑料，螺絲端子接線，外形尺寸約 50×33×68mm，重量約 160g |
| 防護等級 | IP00（需安裝電控箱內部使用） |
四、端子定義（面板絲?。?/h2>L、N：交流供電輸入端；
B1、B2：PTC 熱敏電阻接入端口（接那一組橙色引線）；
11、NC、C：繼電器常開 / 常閉輸出觸點，接入壓縮機主控回路做斷電聯鎖；
Lock out：故障自鎖功能，觸發保護后會自鎖停機，必須斷開模塊供電滿 5 秒以上才可以復位，規避反復啟停損壞壓縮機。
五、兩大主要保護功能
1. 電機繞組過熱保護（最常用）
L、N：交流供電輸入端；
B1、B2：PTC 熱敏電阻接入端口（接那一組橙色引線）；
11、NC、C：繼電器常開 / 常閉輸出觸點，接入壓縮機主控回路做斷電聯鎖；
Lock out：故障自鎖功能，觸發保護后會自鎖停機，必須斷開模塊供電滿 5 秒以上才可以復位，規避反復啟停損壞壓縮機。
同步監控壓縮機多處繞組溫度，重載、散熱變差、頻繁啟停引發繞組升溫超標時即刻停機，是活塞機、渦旋壓縮機最核心的過熱防護。
2. 油路監測保護
B1、B2 做短接搭配定時電容，即可監測油流 / 油壓，潤滑失效就鎖定停機，預防壓縮機出現抱軸故障。
六、適配應用場景
專門適配比澤爾全系活塞式（大四缸、六缸、八角機型）、ESH7/ESH9 系列渦旋制冷壓縮機，廣泛落地于冷鏈冷庫、商超冷柜、中央空調機組、工業冷凍機組的電控箱當中。
