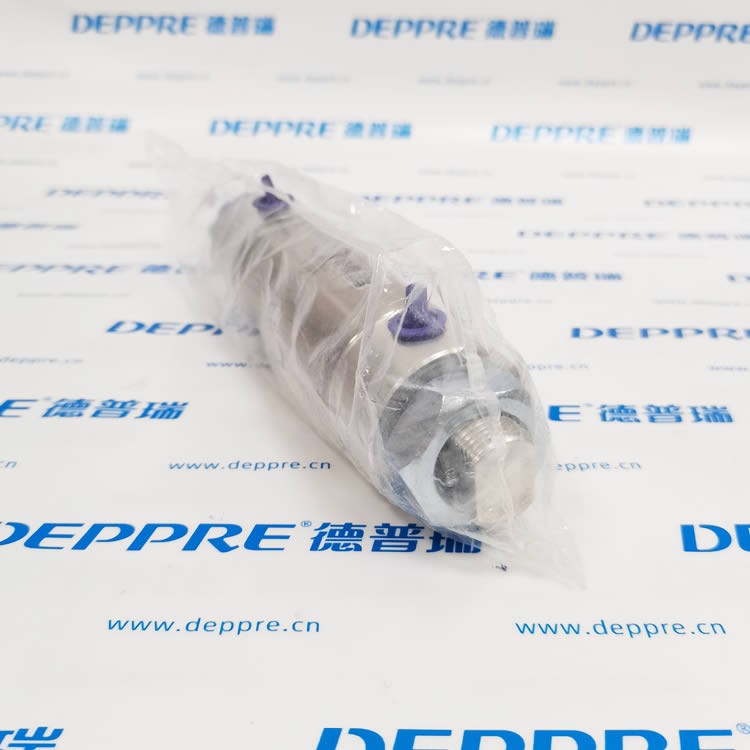

Bimba 242-DPK 無桿氣缸
一、基礎信息
二、型號拆解
242：242 系列磁耦合無桿缸
D：內置導軌滑塊，集成導向
P：兩端可調氣緩沖
K：標準密封套件，適配通用壓縮空氣
三、核心技術參數
表格
| 項目 | 參數 |
|---|---|
| 缸徑 | 40mm |
| 行程 | 24 英寸（約 609.6mm） |
| 動作形式 | 雙作用，磁耦合傳動 |
| 最大工作壓力 | 7 bar（100PSI） |
| 介質 | 過濾壓縮空氣，可無油潤滑 |
| 工作溫度 | -10℃ ~ +70℃ |
| 缸體材質 | 陽極氧化鋁合金 |
| 導向結構 | 集成重載線性導軌滑塊 |
| 緩沖 | 兩端可調氣緩沖 |
四、產品特點
磁耦合無桿結構：外部滑塊依靠磁力跟隨內部活塞運動，相比普通氣缸，無需活塞桿，大幅節省軸向安裝空間。
集成導軌 (D)：自帶導向滑塊，抗扭轉，可直接承載負載，不用額外配置外部導向機構。
兩端可調緩沖 (P)：行程末端緩沖可調，降低沖擊，減少振動噪音，保護設備。
鋁合金缸體，耐磨耐腐蝕，適合連續往復直線運動。
內置磁環，可加裝磁性開關，用于位置檢測與信號反饋。
五、典型應用場景
自動化產線物料平移、移栽機構
包裝設備、分揀機直線輸送
機床上下料、工裝推拉
狹小安裝空間內的長行程直線驅動
