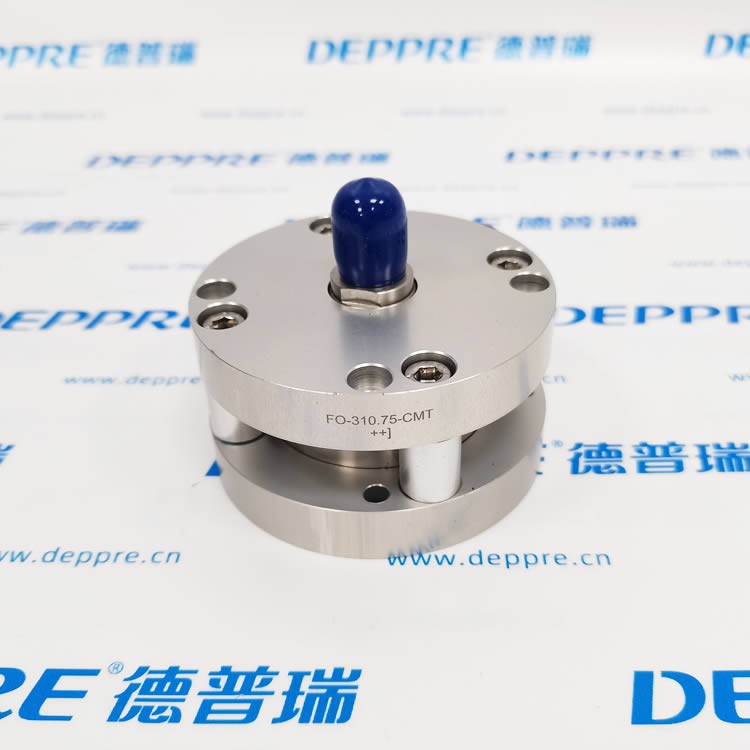

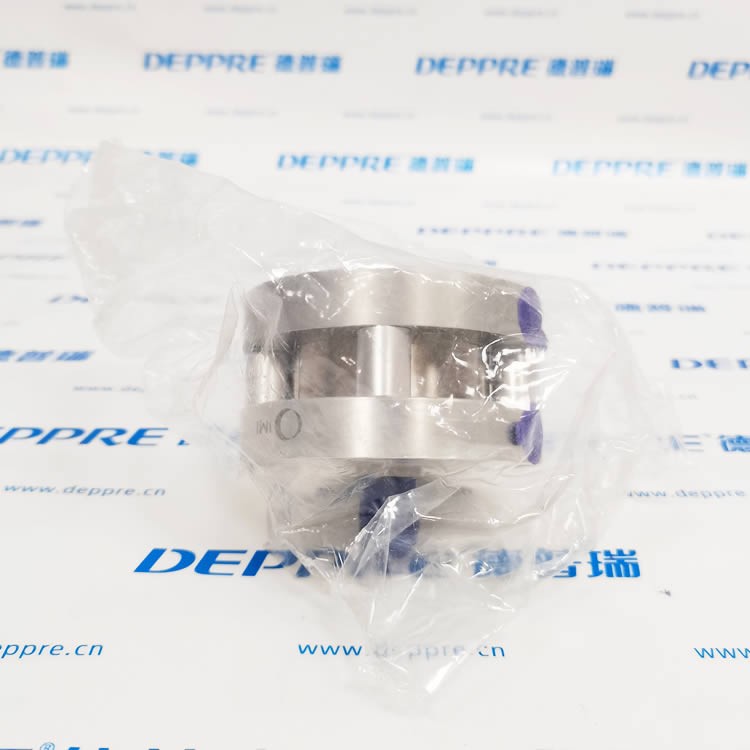

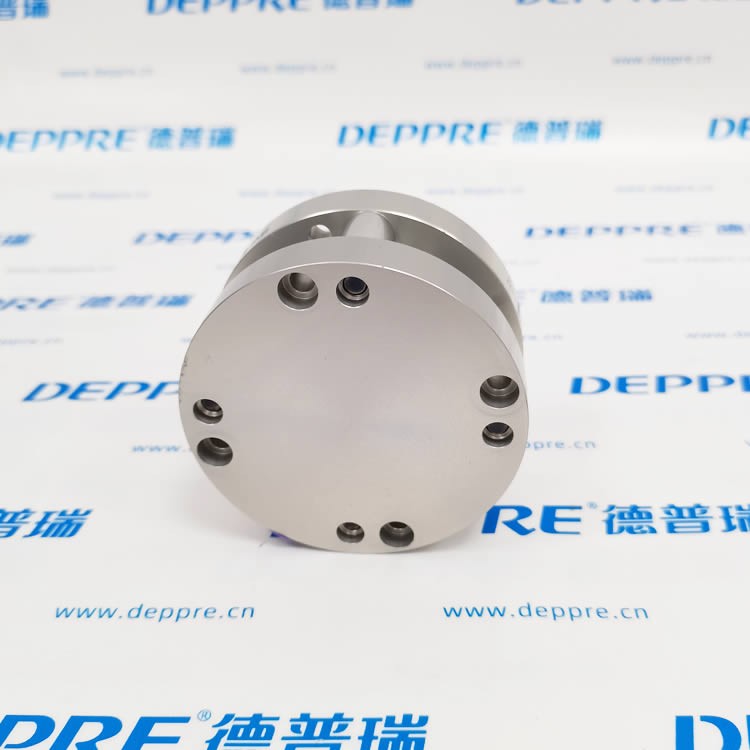

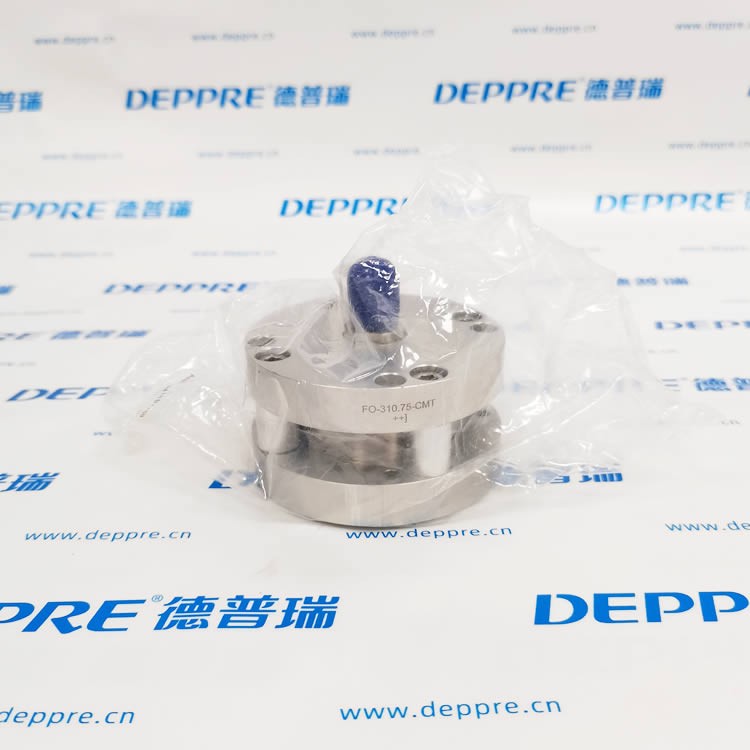

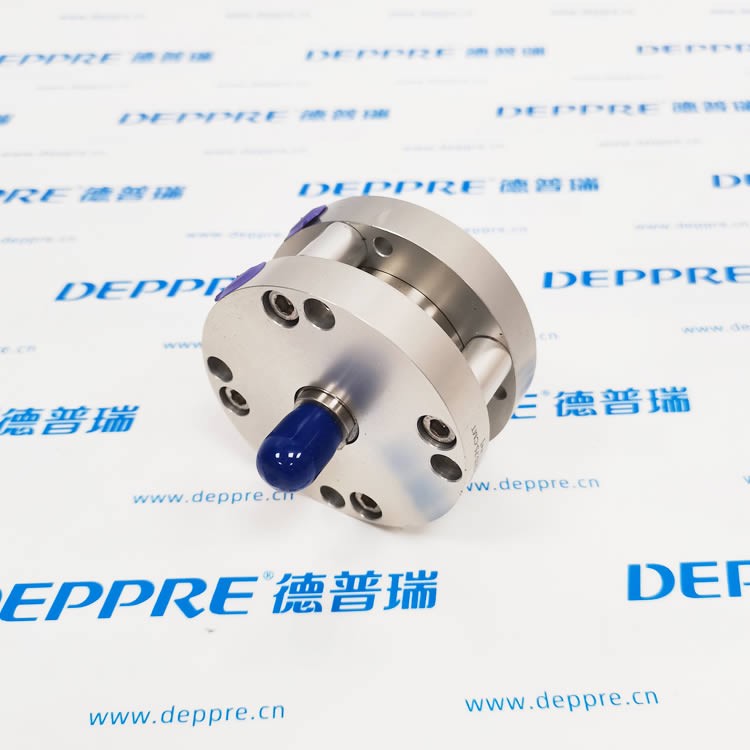

Bimba FO-310.75-CMT Flat-I 扁平氣缸
一、基礎信息
二、型號拆解
FO：Flat-I 系列，雙作用、單活塞桿扁平氣缸
31：缸徑 2 英寸（50.8mm）
0.75：行程 0.75 英寸（19.05mm）
C：內置緩沖墊（橡膠端部緩沖）
M：內置磁環，可配磁性開關檢測位置
T：桿端外螺紋
三、核心技術參數
表格
| 項目 | 參數 |
|---|---|
| 缸徑 | 2 in（50.8 mm） |
| 行程 | 0.75 in（19.05 mm） |
| 動作形式 | 雙作用單桿 |
| 最大工作壓力 | 100 psi（約 7 bar） |
| 缸體材質 | 304 不銹鋼缸筒 |
| 活塞桿 | 不銹鋼活塞桿，外螺紋桿端 |
| 緩沖 | 兩端橡膠緩沖墊 Cushion |
| 磁環 | 內置磁環，適配磁性位置傳感器 |
| 介質 | 過濾壓縮空氣，可無油潤滑 |
| 工作溫度 | -10℃ ~ +70℃ |
四、產品特點
Flat-I 扁平緊湊結構：厚度短，適合安裝空間受限的設備，不銹鋼缸筒抗腐蝕。
內置磁環 M：可以加裝磁性開關，實現活塞伸出 / 縮回信號反饋，用于自動化信號采集。
端部橡膠緩沖 C：吸收活塞沖擊，降低運行噪音，保護工裝與氣缸本體。
外螺紋桿端 T：方便直接連接負載，不需要額外接頭。
青銅襯套導向，耐磨，適合短行程高頻夾緊、頂出工況。
五、典型應用場景
自動化工裝夾具短行程壓緊定位
包裝機械、3C 設備物料頂出、阻擋機構
食品、潔凈設備（不銹鋼缸筒）
機床、測試設備小型推拉執行單元
